詳細情報 |
|||
| インプット:アウトプット: | 1:1 | 電圧 - 負荷: | 4.5V～28V |
|---|---|---|---|
| 出力型: | N-Channel | 出力の数: | 1 |
| インターフェース: | オン/オフ | 出力構成: | 高い側面 |
| 電圧-供給（Vcc/Vdd）: | 必須 | 現在-出力（最高）: | 7A |
製品の説明

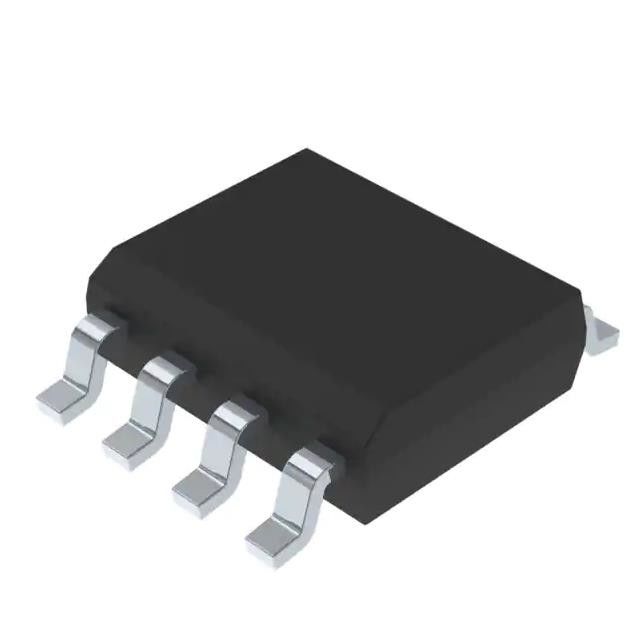

VN5E160ASTR-E 電源スイッチ/ドライバ 1:1 Nチャンネル 7A 8-SOIC 4.5V ~ 28V
IC PWR スイッチ Nチャンネル 1:1 8SO
VN5E160ASTR-Eの仕様
| YPE | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | VIPパワー |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 1 |
| インプット:アウトプット | 1:1 |
| 出力構成 | ハイサイド |
| 出力型 | Nチャンネル |
| インターフェース | オン/オフ |
| 電圧 - 負荷 | 4.5V~28V |
| 電圧 - 供給 (Vcc/Vdd) | 必須ではない |
| 電流 - 出力 (最大) | 7A |
| Rdsオン (タイプ) | 160mOhm (最大) |
| 入力タイプ | 逆転しない |
| 特徴 | 自動再起動 |
| 欠陥対策 | 電流制限 (固定),開放負荷検出,過熱,過電圧 |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 8-SOIC |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 基本製品番号 | VN5E160 |
特徴VN5E160ASTR-E
■ 一般
積極的な管理を導入する
電力制限
非常低待機電流
◎3.0V CMOS対応の入力
電子磁気発射を最適化する
電気磁気受容性が非常に低い
¥ 欧州指令2002/95/ECに準拠する
非常低電流感漏れ
■ 診断機能
負荷の比率的な電流感
広範囲の電流のための高精度電流センサー
動脈感を無効にする
停止状態の開放負荷検出
◎ VCC検出への出力ショート
超負荷と地面への短距離 (電力の制限) 指示
■ 保護
低電圧でシャットダウン
超電圧クランプ
負荷電流制限
快速熱変流の自己制限
土地の喪失やVCCの損失に対する保護
オーバーテンプレート・シャットダウンと自動起動 (熱シャットダウン)
積極的な管理を導入する
電力制限
非常低待機電流
◎3.0V CMOS対応の入力
電子磁気発射を最適化する
電気磁気受容性が非常に低い
¥ 欧州指令2002/95/ECに準拠する
非常低電流感漏れ
■ 診断機能
負荷の比率的な電流感
広範囲の電流のための高精度電流センサー
動脈感を無効にする
停止状態の開放負荷検出
◎ VCC検出への出力ショート
超負荷と地面への短距離 (電力の制限) 指示
■ 保護
低電圧でシャットダウン
超電圧クランプ
負荷電流制限
快速熱変流の自己制限
土地の喪失やVCCの損失に対する保護
オーバーテンプレート・シャットダウンと自動起動 (熱シャットダウン)
申請VN5E160ASTR-E
■ あらゆる種類の抵抗性,誘導性,容量性負荷
■ LED ドライバーとして適しています
環境・輸出分類VN5E160ASTR-E
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
