詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 復調器 |
|---|---|---|---|
| LOの頻度: | 400MHz | 6GHz | RFの頻度: | 400MHz | 6GHz |
| P1dB: | 11.6dBm | 利益: | 6.9dB |
| 雑音指数: | 10.9dB | 現在-供給: | 245 mA |
製品の説明
ADL5380ACPZ-R7 ワイヤレス RF モジュール デモ Ic 400mhz-6ghz 24lfcsp
RF復調器 IC 400MHz～6GHz 24-WFQFN露出パッド、CSP
仕様 ADL5380ACPZ-R7
| タイプ | 説明 |
| カテゴリー | RF とワイヤレス |
| RF復調器 | |
| 製造元 | アナログ・デバイセズ株式会社 |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 復調器 |
| LO周波数 | 400MHz～6GHz |
| RF周波数 | 400MHz～6GHz |
| P1dB | 11.6dBm |
| 得 | 6.9dB |
| 雑音指数 | 10.9dB |
| 電流 - 供給 | 245mA |
| 電圧 - 電源 | 4.75V～5.25V |
| 取付タイプ | 表面実装 |

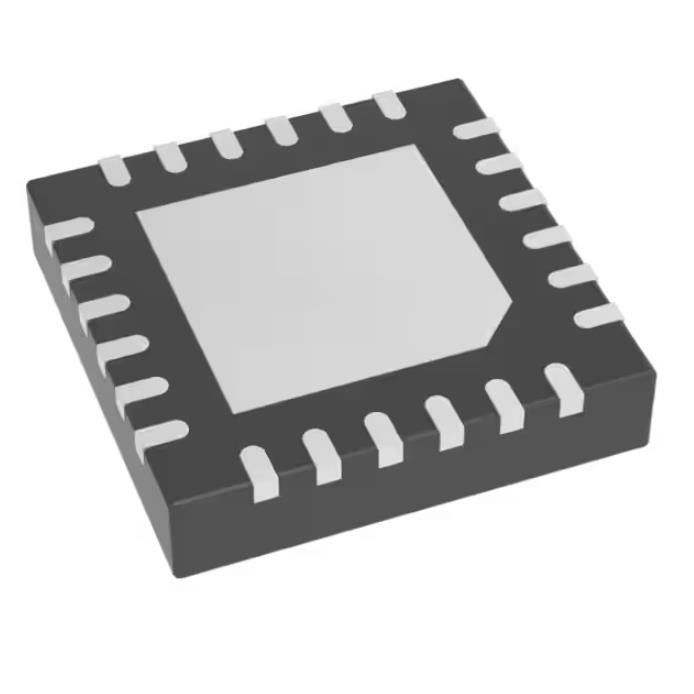

| パッケージ・ケース | 24-WFQFN 露出パッド、CSP |
| サプライヤーデバイスパッケージ | 24-LFCSP (4x4) |
| 基本製品番号 | ADL5380 |
の特徴ADL5380ACPZ-R7
動作RFおよびLO周波数: 400 MHz～6 GHz 入力IP3
900MHzで30dBm
1900MHzで28dBm
入力 IP2: 900 MHz で >65 dBm
入力 P1dB (IP1dB): 900 MHz で 11.6 dBm
雑音指数 (NF)
900MHzで10.9dB
1900MHzで11.7dB
電圧変換ゲイン: ~7 dB
900 MHzでの直交復調精度
位相精度: ~0.2°
振幅バランス: ~0.07 dB
復調帯域幅: ~390 MHz
ベースバンド I/Q ドライブ: 2 V pp、200 Ω
単一5V電源
アプリケーションのADL5380ACPZ-R7
セルラー W-CDMA/GSM/LTE
マイクロ波ポイントツー（マルチ）ポイント無線
ブロードバンドワイヤレスとWiMAX
環境および輸出の分類ADL5380ACPZ-R7
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
