詳細情報 |
|||
| 電圧-出力（分/固定されて）: | 1.24V | 電圧-出力（最高）: | 6ボルト |
|---|---|---|---|
| 現在-出力: | 15 mA | 許容性: | ±0.5% |
| 現在-陰極: | 100μA | 動作温度: | -40°C ~ 85°C (TA) |
| ハイライト: | TLV431BIDBZR,15mA分路の電圧参照IC,1.24V分路の電圧参照IC |
||
製品の説明

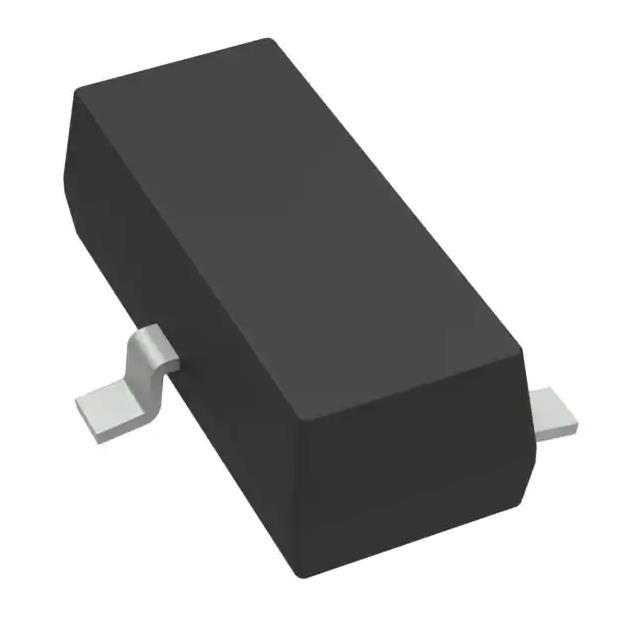

TLV431BIDBZR IC VREF SHUNT ADJ 0.5% SOT23-3 15 mA 1.24V 6 VV
シャント電圧参照IC 調整可能 1.24V 6 VV ±0.5% 15mA SOT-23-3
仕様 CC1206JRNPO9BN391
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 基準電圧 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 参照型 | シャント |
| 出力型 | 調節可能 |
| 電圧 - 出力 (分/固定) | 1.24V |
| 電圧 - 出力 (最大) | 6V |
| 電流 - 出力 | 15mA |
| 許容性 | ±00.5% |
| 温度係数 | - |
| 騒音 - 0.1Hz から 10Hz | - |
| 騒音 - 10Hzから10kHz | - |
| 電圧 - 入力 | - |
| 電流 - 供給 | - |
| 電流 - カソード | 100 μA |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 |
| 基本製品番号 | TLV431 |
特徴についてCC1206JRNPO9BN391
低電圧操作,VREF = 1.24 V
調節可能な出力電圧,VO = VREF 6V
• 25°C の基準電圧容量
TLV431Bでは0.5%
TLV431A について 1%
TLV431 について 1.5%
• 典型 的 な 温度 変動
4mV (0°Cから70°C)
6mV (40°Cから85°C)
11mV (40°Cから125°C)
低稼働カソード電流,80 μA 典型的な
• 0.25-Ω 典型的な出力阻力
超小型SC-70パッケージはSOT-23-3よりも40%小さいフットプリントを提供します
■ TLVH431とTLVH432を参照してください.
広めのVKA (1.24Vから18V) とIK (80mA)
追加SOT-89パッケージ
SOT-23-3とSOT-89パッケージの複数のピノウット
• MIL-PRF-38535 に準拠する製品について
他のすべての製品では,生産は,他のすべての製品では,生産は,他のすべての製品では,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は,生産は.
処理には必ずしもすべてのパラメータのテストが含まれない.
申請についてCC1206JRNPO9BN391
• 調整可能な電圧と電流参照
• フライバックSMPSにおける二次的な側面規制
• ゼナー 代替
• 電圧 監視
• 統合 参照 を 備える 比較 ツール
環境・輸出分類についてCC1206JRNPO9BN391
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
