詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | Sitara™ |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
| 中心プロセッサ: | ARM® Cortex®-A8 | 中心/バス幅の数: | 32ビット1つの中心 |
| 速度: | 800MHz | 共同Processors/DSP: | マルチメディア; NEON™ SIMD |
| ハイライト: | AM3352BZCZD80、IC Mpu シタラ 800MHZ、Mpu シタラ 800MHZ 324NFBGA,IC Mpu Sitara 800MHZ,Mpu Sitara 800MHZ 324NFBGA |
||
製品の説明

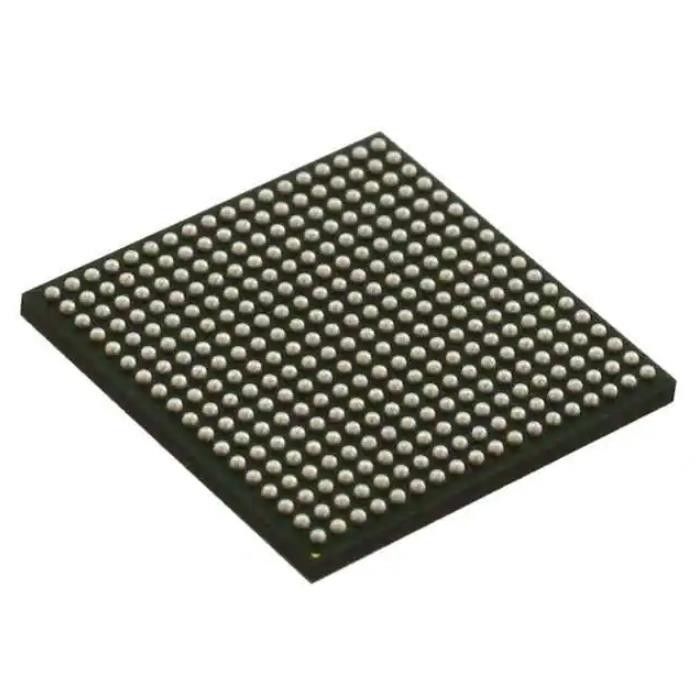

AM3352BZCZD80 ワイヤレス Rf モジュール Ic Mpu Sitara 800mhz 324nfbga
ARM® Cortex®-A8 マイクロプロセッサ IC Sitara™ 1 コア、32 ビット 800MHz 324-NFBGA (15x15)
仕様 AM3352BZCZD80
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロプロセッサ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | シタラ™ |
| パッケージ | トレイ |
| 製品の状態 | アクティブ |
| コアプロセッサ | ARM® Cortex®-A8 |
| コア数/バス幅 | 1コア、32ビット |
| スピード | 800MHz |
| コプロセッサ/DSP | マルチメディア;NEON™ SIMD |
| RAMコントローラー | LPDDR、DDR2、DDR3、DDR3L |
| グラフィックアクセラレーション | はい |
| ディスプレイおよびインターフェースコントローラー | LCD、タッチスクリーン |
| イーサネット | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2.0 + PHY (2) |
| 電圧 - I/O | 1.8V、3.3V |
| 動作温度 | -40℃～90℃(TJ) |
| セキュリティ機能 | 暗号化、乱数生成器 |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 324-LFBGA |
| サプライヤーデバイスパッケージ | 324-NFBGA (15x15) |
| 追加のインターフェース | CAN、I²C、McASP、McSPI、MMC/SD/SDIO、UART |
| 基本製品番号 | AM3352 |
の特徴AM3352BZCZD80
• 最大 1 GHz Sitara™ ARM® Cortex® -A8 32 ビット RISC プロセッサ
– NEON™ SIMD コプロセッサー
– 32KBのL1命令と32KBのデータキャッシュ（単一エラー検出（パリティ）付き）
– エラー訂正コード (ECC) を備えた 256KB の L2 キャッシュ
– 176KBのオンチップブートROM
– 64KBの専用RAM
– エミュレーションとデバッグ - JTAG
– 割り込みコントローラ (最大 128 個の割り込み要求)
• オンチップメモリ (共有 L3 RAM)
– 64KB の汎用オンチップ メモリ コントローラ (OCMC) RAM
– すべてのマスターがアクセス可能
– 高速ウェイクアップのための保持をサポート
• 外部メモリ インターフェイス (EMIF)
– mDDR(LPDDR)、DDR2、DDR3、DDR3L コントローラー:
– mDDR: 200 MHz クロック (400 MHz データレート)
– DDR2: 266 MHz クロック (532 MHz データレート)
– DDR3: 400 MHz クロック (800 MHz データレート)
– DDR3L: 400 MHz クロック (800 MHz データレート)
– 16ビットデータバス
– 合計 1GB のアドレス可能スペース
– 1 つの x16 メモリ デバイス構成または 2 つの x8 メモリ デバイス構成をサポート
– 汎用メモリ コントローラー (GPMC)
– 最大 7 つのチップセレクト (NAND、NOR、Muxed-NOR、SRAM) を備えた柔軟な 8 ビットおよび 16 ビット非同期メモリ インターフェイス
– BCH コードを使用して 4、8、または 16 ビット ECC をサポート
– ハミング コードを使用して 1 ビット ECC をサポート
– エラーロケーターモジュール (ELM)
– BCH アルゴリズムを使用して生成されたシンドローム多項式からデータ エラーのアドレスを特定するために GPMC と組み合わせて使用されます。
– BCH アルゴリズムに基づいて、512 バイトのブロックあたり 4、8、および 16 ビットのエラー位置をサポート
• プログラマブル リアルタイム ユニット サブシステムおよび産業用通信サブシステム (PRU-ICSS)
– EtherCAT®、PROFIBUS、PROFINET、EtherNet/IP™などのプロトコルをサポート
– 2 つのプログラム可能なリアルタイム ユニット (PRU)
– 200 MHzで動作可能な32ビットロード/ストアRISCプロセッサ
– 単一エラー検出 (パリティ) を備えた 8KB の命令 RAM
– 単一エラー検出 (パリティ) 付きの 8KB のデータ RAM
– 64 ビット アキュムレータを備えたシングル サイクル 32 ビット乗算器
– 強化された GPIO モジュールにより、ShiftIn/Out サポートと外部信号の並列ラッチが提供されます
– 単一エラー検出 (パリティ) を備えた 12KB の共有 RAM
– 各 PRU からアクセス可能な 3 つの 120 バイト レジスタ バンク
– システム入力イベントを処理するための割り込みコントローラー (INTC)
– 内部および外部マスターを PRU-ICSS 内のリソースに接続するためのローカル相互接続バス
– PRU-ICSS 内の周辺機器:
– フロー制御ピンを備えた 1 つの UART ポート、最大 12 Mbps をサポート
– 1 つの拡張キャプチャ (eCAP) モジュール
– EtherCAT などの産業用イーサネットをサポートする 2 つの MII イーサネット ポート
– 1 つの MDIO ポート
• 電源、リセット、およびクロック管理 (PRCM) モジュール
– スタンバイ モードとディープスリープ モードの開始と終了を制御します
– スリープ シーケンス、電源ドメイン スイッチオフ シーケンス、ウェイクアップ シーケンス、電源ドメイン スイッチオン シーケンスを担当
– 時計
– さまざまなシステムおよび周辺クロックの基準クロックの生成に使用される 15 ～ 35 MHz の統合高周波発振器
– サブシステムおよび周辺機器の個別クロックの有効化および無効化制御をサポートし、消費電力の削減を促進します
– システム クロックを生成する 5 つの ADPLL (MPU サブシステム、DDR インターフェイス、USB およびペリフェラル [MMC および SD、UART、SPI、I 2C]、L3、L4、イーサネット、GFX [SGX530]、LCD ピクセル クロック)
アプリケーションのAM3352BZCZD80
• ゲーム周辺機器
• ホームおよび産業オートメーション
• 家庭用医療機器
• プリンター
• スマート料金システム
• 接続された自動販売機
• 体重計
• 教育用コンソール
• 高度なおもちゃ
環境および輸出の分類AM3352BZCZD80
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
