詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | Sitara™ |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | ない新しい設計のために |
| 中心プロセッサ: | ARM® Cortex®-A8 | 中心/バス幅の数: | 32ビット1つの中心 |
| 速度: | 800MHz | 共同Processors/DSP: | マルチメディア; NEON™ SIMD |
製品の説明

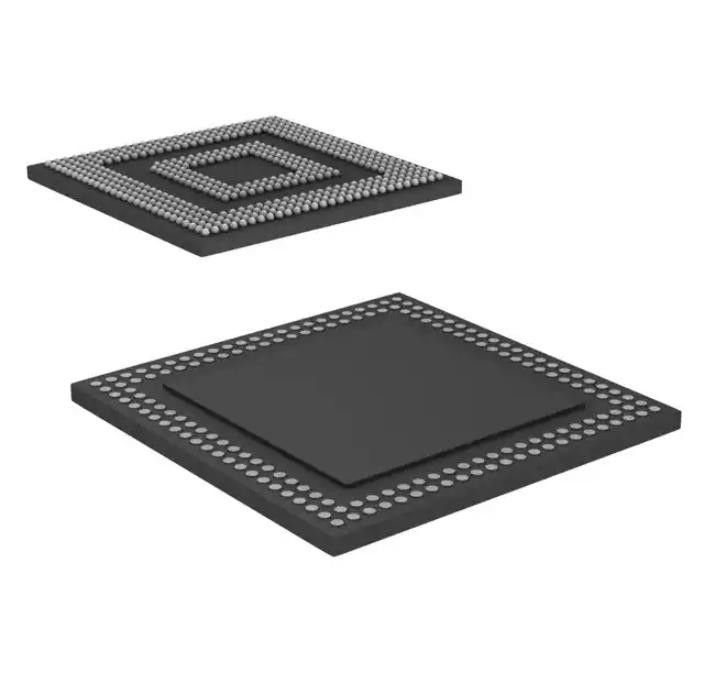

AM3703CBPの集積回路ICの破片MPU Sitara 800mhz 515fcbga
ARM® Cortex®-A8マイクロプロセッサIC Sitara™ 1つの中心、32ビット800MHz 515-POP-FCBGA （12x12）
AM3703CBPの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロプロセッサ | |
| Mfr | テキサス・インスツルメント |
| シリーズ | Sitara™ |
| パッケージ | 皿 |
| プロダクト状態 | ない新しい設計のために |
| 中心プロセッサ | ARM® Cortex®-A8 |
| 中心/バス幅の数 | 32ビット1つの中心 |
| 速度 | 800MHz |
| 共同Processors/DSP | マルチメディア;NEON™ SIMD |
| RAMのコントローラー | SDRAM |
| グラフィック加速 | いいえ |
| 表示及びインターフェイス コントローラー | LCD |
| イーサネット | - |
| SATA | - |
| USB | USB 2.0 （4） |
| 電圧-入力/出力 | 1.8V |
| 実用温度 | 0°C | 90°C （TJ） |
| セキュリティ機能 | - |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 515-WFBGA、FCBGA |
| 製造者装置パッケージ | 515-POP-FCBGA （12x12） |
| 追加インターフェース | HDQ/1ワイヤー、私² C、McBSP、McSPI、MMC/SD/SDIO、UART |
| 基礎プロダクト数 | AM3703 |
AM3703CBPの特徴
•AM3715/03 Sitaraの腕マイクロプロセッサ:
– OMAP™ 3の建築と互換性がある
– Sitara™ ARM®マイクロプロセッサ（MPU）サブシステム
•1 GHz Sitara™ ARM® Cortex™-A8まで中心はまた300、600、および800 MHz操作を支える
•NEON™ SIMDのコプロセッサ
– POWERVR SGX™のグラフィック・アクセラレーター（唯一のAM3715）
•タイルは20までMPoly/秒を提供する建築を基づかせていた
•Shader普遍的で拡張可能なエンジン:Multi-threadedエンジンの組み込むピクセルおよび最高点のShaderの機能性
•業界標準APIサポート:OpenGLES 1.1および2.0、OpenVG1.0
•良い粒状のタスク切替え、負荷バランシング、および力管理
•プログラム可能な良質のイメージのアンチエイリアシング
–外的な記憶インターフェイス:
•SDRAMのコントローラー（SDRC）
– 16の1Gバイトの総アドレス空間が付いている32ビット記憶コントローラー
–ローパワーSDRAMへのインターフェイス
– SDRAMの記憶スケジューラー（SMS）および回転エンジン
•一般目的の記憶コントローラー（GPMC）
– 16ビットの広い多重型にされた住所/データ・バス
–破片選り抜きPinごとの128Mバイトのアドレス空間が付いている8つまでの破片選り抜きピン
– Gluelessはにインターフェイスしたり、抜け目がない否定論履積（ECCハミング コードの計算と）、SRAMのandPseudo-SRAM点滅しない
–注文の論理（FPGA、CPLD、ASICs、等）へのインターフェイスのための適用範囲が広い非同期議定書制御
– Nonmultiplexedの住所/データ モード（限られた2Kバイトのアドレス空間）
– 1.8-V入力/出力および3.0-V （唯一のMMC1）、1.2-V 1.1-V適応性がある中心の論理の電圧ノートへの適応性があるプロセッサの中心の電圧0.9-Vへの0.9-V:これらはデフォルトの業績ポイント（OPP）電圧で、価値を下げるために最大限に活用することができSmartReflex AVSを使用する。
–商業、産業の、および延長温度の等級
–シリアル通信
•5つの多重チャンネルの緩衝されたシリアル ポート（McBSPs）
– 512バイトの送信/受信の緩衝（McBSP1/3/4/5）
– 5Kバイトの送信/受信の緩衝（McBSP2）
–側音の中心サポート（McBSP2
3のみ）フィルター、利益および組合せ操作のために
– I2SおよびPCM装置およびTバスへの直接インターフェイス
– 128のチャネルの送信/受信モード
•4つのマスター・スレーブ多重チャンネルのシリアル ポート インターフェイス（McSPI）港
•高速/全速力/低速USB OTGサブシステム（12 /8 Pin ULPIインターフェイス）
•高速/全速力/低速Multiport USBのホスト サブシステム
– 12 /8 Pin ULPIインターフェイスか6 /4 /3 Pinシリアル・インタフェース
•1つのHDQ/1ワイヤー インターフェイス
•4つのUARTs （IRDA [IrDA]および消費者赤外線[CIR]モード）との1
AM3703CBPの適用
性能のこのバランスおよび力は装置が次の例の適用を支えるようにする:
•携帯用データ ターミナル
•運行
•自動インフォテイメント
•賭博
•医用画像処理
•ホーム・オートメーション
•人間機械インターフェイス
•産業制御
•テストおよび測定
•シングル ボード コンピュータ
AM3703CBPの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
