| パッケージ: | 皿 | プロダクト状態: | 活動的 |
|---|---|---|---|
| 中心プロセッサ: | AVR | コア サイズ: | 8ビット |
| 速度: | 16MHz | 結合性: | SPI、UART/USART |
| ペリフェラル: | 節電は、POR、PWM、WDT検出したり/調整 | 入力/出力の数: | 27 |
製品の説明

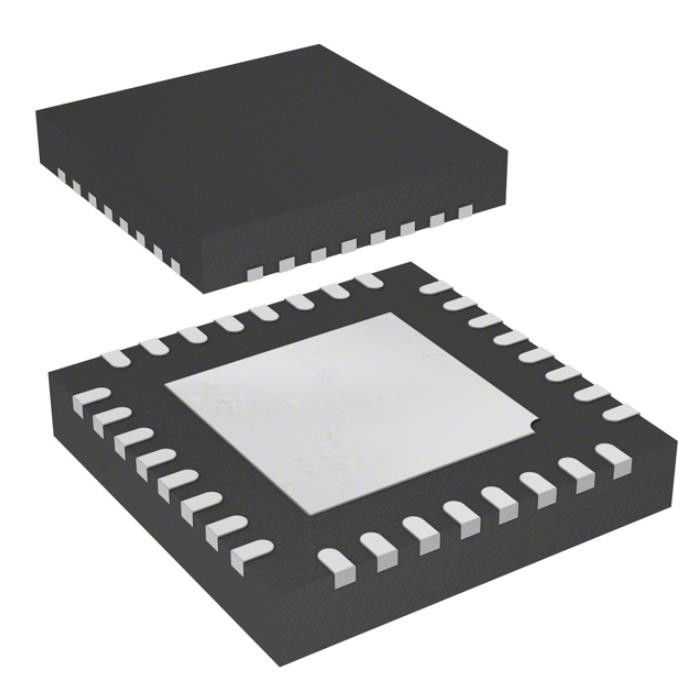

AT90PWM3B-16MUの集積回路ICの破片Mcu 8bit 8kb抜け目がない32qfn
マイクロ制御回路IC 8ビット16MHz 8KB （8K X 8）抜け目がない32-QFN （7x7）をつけるAVR AVR® 90PWM
AT90PWM3B-16MUの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | マイクロチップ・テクノロジー |
| シリーズ | AVR® 90PWMの照明 |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | AVR |
| コア サイズ | 8ビット |
| 速度 | 16MHz |
| 結合性 | SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 27 |
| プログラム記憶容量 | 8KB （8K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 512 x 8 |
| RAMのサイズ | 512 x 8 |
| 電圧-供給（Vcc/Vdd） | 2.7V | 5.5V |
| データ変換装置 | A/D 11x10b;D/A 1x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-VQFNはパッドを露出した |
| 製造者装置パッケージ | 32-QFN （7x7） |
| 基礎プロダクト数 | AT90PWM3B |
AT90PWM3B-16MUの特徴
•高性能、低い電力のAtmel® AVR®の8ビット マイクロ制御回路
•高度RISCの建築
– 129の強力な指示-ほとんどの単一の時計サイクル実行
– 32 x 8つの一般目的の働く記録
–十分に静的な操作
– 1 MHzあたり効率1つまでのMIPSの
–オン破片2周期の乗数
•データおよび不揮発性プログラム記憶
– 8Kバイトは内部システム プログラム可能なプログラム記憶の点滅する
•持久力:10,000/消去周期書きなさい
–独立したロック ビットが付いている任意ブーツ コード セクション
•オン破片のブーツ プログラムによってプログラムする内部システム
•本当操作を読書間書きなさい
–内部システム プログラム可能なEEPROMの512バイト
•持久力:100,000/消去周期書きなさい
– 512バイト内部SRAM
–抜け目がないプログラムおよびEEPROMのデータ機密保護のためのプログラミング ロック
•破片でデバッグしなさいインターフェイス（debugWIRE）を
•周辺特徴
– 4ビット決断の強化の2か3 12ビット高速PSC （力の段階のコントローラー）
•オーバーラップしていない逆にされたPWMは適用範囲が広い死時間のピンを出力した
•可変的なPWMの使用率および頻度
•すべてのPWMの記録の同期更新
•自動車はイベント駆動型PFCの実施のための機能を停止する
•頻度150のkHzのの25以下のHzのステップ幅出力
•4つの出力ピンおよび出力マトリックスとのPSC2
– Prescalerおよび捕獲別のモードの1つの8ビット一般目的のタイマー/カウンター
–別のPrescalerの1つの16ビットの一般目的のタイマー/カウンターは、モードおよび捕獲モードを比較する
–プログラム可能な連続USART
•標準的なUARTモード
•DALIコミュニケーションのための16/17のビット二相モード
–マスター・スレーブSPIのシリアル・インタフェース
– 10ビットADC
•11のまで単一の終えられたチャネルおよび2つの十分に差動ADCチャネルの組
•プログラム可能な利益（5x、10x、20x、差動チャネルの40x）
•内部参照の電圧
– 10ビットDAC
–比較の電圧を調節する抵抗器配列を用いる2か3アナログのコンパレーター
– 4つの外部割込み機構
–別のオン破片の発振器が付いているプログラム可能なウォッチドッグ タイマー
•特別なマイクロ制御回路特徴
–低い電力の空転、騒音低減および力モード
–検出からの力の再調節され、プログラム可能なブラウン
–ビット プログラム可能な入力/出力スペース（4バイト）の旗の配列
AT90PWM3B-16MUの適用
このドキュメンテーションは装置のさまざまな部品を使用する方法を簡潔に示す簡単なコード例を含んでいる。これらのコード例は部品の特定のヘッダー・ファイルが蓄積の前に含まれていると仮定する。すべてのＣコンパイラの売り手がヘッダー・ファイルにかまれた定義を含めないし、Cの処理を中断することは編集者の扶養家族であることわかっていてであって下さい。Ｃコンパイラ ドキュメンテーションと詳細については確認しなさい。
AT90PWM3B-16MUの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
