詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | AVR |
|---|---|---|---|
| コア サイズ: | 8ビット | 速度: | 20MHz |
| 結合性: | Iの² C、SPI、UART/USART | ペリフェラル: | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数: | 23 | プログラム記憶容量: | 32KB （16K X 16） |
製品の説明

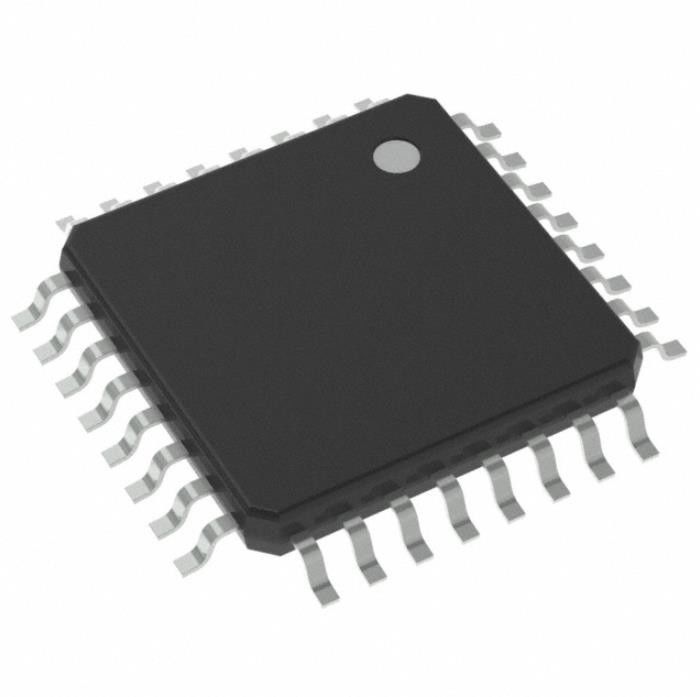

ATMEGA328-AURの集積回路ICの破片Mcu 8bit 32kb抜け目がない32tqfp
AVR AVR® ATmegaのマイクロ制御回路IC 8ビット20MHz 32KB （16K X 16）フラッシュ32-TQFP （7x7）
ATMEGA328-AURの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | マイクロチップ・テクノロジー |
| シリーズ | AVR® ATmega |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | AVR |
| コア サイズ | 8ビット |
| 速度 | 20MHz |
| 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 23 |
| プログラム記憶容量 | 32KB （16K X 16） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 1K X 8 |
| RAMのサイズ | 2K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.8V | 5.5V |
| データ変換装置 | A/D 8x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-TQFP |
| 製造者装置パッケージ | 32-TQFP （7x7） |
| 基礎プロダクト数 | ATMEGA328 |
ATMEGA328-AURの特徴
●高性能、低い電力AVR®の8ビット マイクロ制御回路家族
●高度RISCの建築
̶ 131の強力な指示–ほとんどの単一の時計サイクル実行
̶ 32 x 8の一般目的の働く記録
̶の十分に静的な操作
̶ 20MHzの効率20までのMIPSの
̶のオン破片2周期の乗数
●高い持久力の不揮発性メモリの区分
内部システム自己プログラム可能で抜け目がないプログラム記憶の̶ 4/8/16/32KBytes
̶ 256/512/512/1KBytes EEPROM
̶ 512/1K/1K/2KBytes内部SRAM
̶/消去周期は書く:10,000 Flash/100,000 EEPROM
̶データ保持:25°C （1）の85°C/100年の20年
̶の独立したロック ビットが付いている任意ブーツ コード セクション
●オン破片のブーツ プログラムによってプログラムする内部システム
●本当操作を読書間書きなさい
ソフトウェア保証のための̶のプログラミング ロック
●QTouch®の図書館サポート
̶の容量性接触ボタン、スライダーおよび車輪
̶ QTouchおよびQMatrix™の獲得
̶ 64までの感覚チャネル
●周辺特徴
̶ 2の8ビット タイマーは別のPrescalerと/逆らい、モードを比較する
別のPrescalerの̶ 1の16ビットのタイマー/カウンターは、モードおよび捕獲モードを比較する
ATMEGA328-AURの適用
信頼性の資格の結果は写し出されたデータ保持の故障率が85°Cに大いに20年または25°C.に100年にわたる1 PPMよりより少しであることを示す。
ATMEGA328-AURの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
