詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | AVR |
|---|---|---|---|
| コア サイズ: | 8ビット | 速度: | 20MHz |
| 結合性: | Iの² C、SPI、UART/USART | ペリフェラル: | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数: | 23 | プログラム記憶容量: | 32KB （16K X 16） |
製品の説明

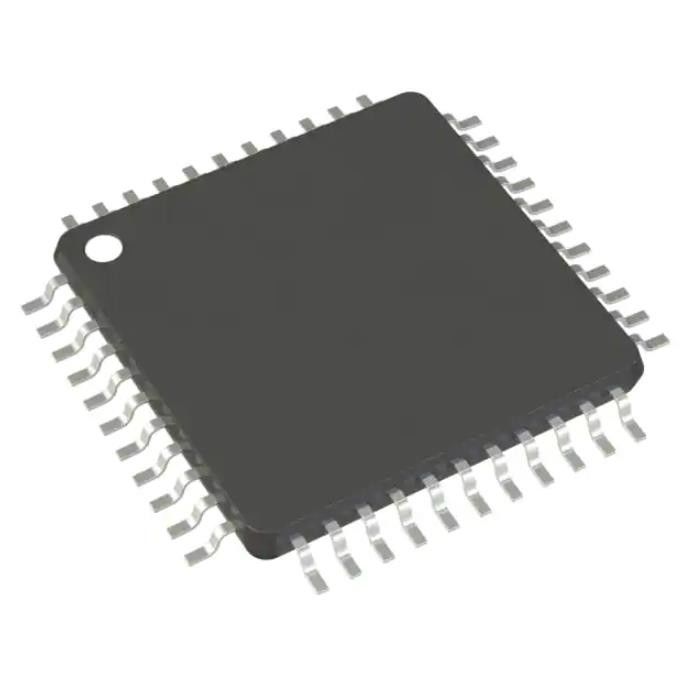

ATmega32A-AUR集積回路ICチップMCU 8ビット 32kb フラッシュ 44tqfp
AVR AVR® ATmega マイクロコントローラ IC 8 ビット 16MHz 32KB (16K x 16) フラッシュ 44-TQFP (10x10)
仕様ATmega32A-AUR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | マイクロチップ技術 |
| シリーズ | AVR® ATmega |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| コアプロセッサ | AVR |
| コアサイズ | 8ビット |
| スピード | 16MHz |
| 接続性 | I²C、SPI、UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット、POR、PWM、WDT |
| I/O数 | 32 |
| プログラムメモリサイズ | 32KB (16K×16) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 1K×8 |
| RAM サイズ | 2K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 2.7V～5.5V |
| データコンバータ | A/D 8x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 44-TQFP |
| サプライヤーデバイスパッケージ | 44-TQFP (10x10) |
| 基本製品番号 | アトメガ32 |
の特徴ATmega32A-AUR
• 高性能、低消費電力の AVR® 8 ビット マイクロコントローラー
• 高度な RISC アーキテクチャ
– 131 の強力な命令 – ほとんどの単一クロック サイクルで実行
– 32 × 8 汎用作業レジスタ
– 完全に静的な動作
– 16MHzで最大16MIPSのスループット
– オンチップ 2 サイクル乗算器
• 高耐久性の不揮発性メモリセグメント
– 32Kバイトのインシステム自己プログラム可能なフラッシュプログラムメモリ
– 1024バイトEEPROM
– 2Kバイトの内蔵SRAM
– 書き込み/消去サイクル: 10,000 フラッシュ/100,000 EEPROM
– データ保持: 85°C で 20 年/25°C で 100 年(1)
– 独立したロックビットを備えたオプションのブートコードセクション
・オンチップブートプログラムによるインシステムプログラミング
• 真の書き込み中読み取り動作
– ソフトウェアセキュリティのためのプログラミングロック
• JTAG (IEEE std. 1149.1 準拠) インターフェイス
– JTAG規格に準拠したバウンダリスキャン機能
– 広範なオンチップ デバッグ サポート
– JTAG インターフェイスを介したフラッシュ、EEPROM、ヒューズ、ロック ビットのプログラミング
• QTouch® ライブラリのサポート
– 静電容量式タッチボタン、スライダー、ホイール
– QTouch および QMatrix™ の取得
– 最大64のセンスチャンネル
カウンタユニットのATmega32A-AUR
16 ビット タイマ/カウンタの主要部分は、プログラマブル 16 ビット双方向カウンタ ユニットです。図 17-2 にカウンタとその周辺のブロック図を示します。
環境および輸出の分類ATmega32A-AUR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
