詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | AVR |
|---|---|---|---|
| コア サイズ: | 8ビット | 速度: | 20MHz |
| 結合性: | Iの² C、SPI、UART/USART | ペリフェラル: | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数: | 32 | プログラム記憶容量: | 64KB （32K X 16） |
| ハイライト: | ATMEGA644PA-AUR IC回路、64KB FLASH 44TQFP Mcu 8bit、44TQFP ATMEGA644PA-AUR,64KB FLASH 44TQFP Mcu 8bit,44TQFP ATMEGA644PA-AUR |
||
製品の説明

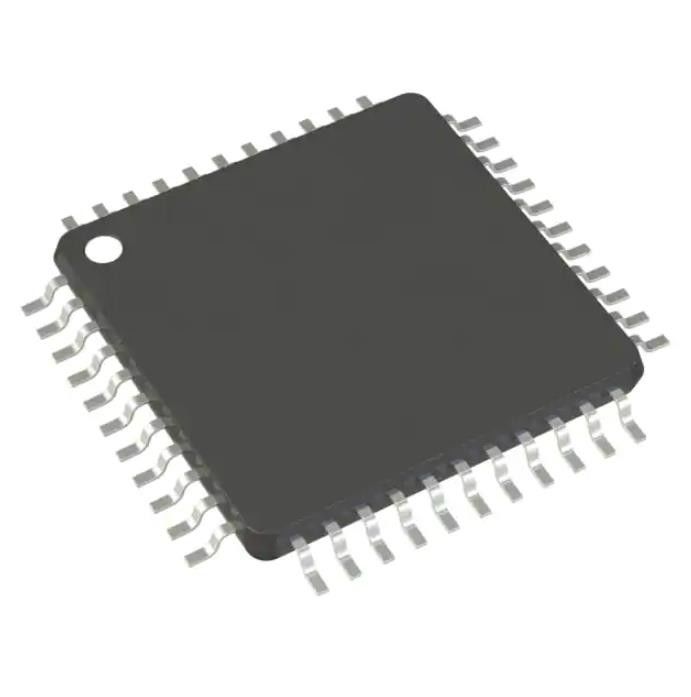

ATmega644PA-AUR集積回路ICチップMCU 8ビット 64kb フラッシュ 44tqfp
AVR AVR® ATmega マイクロコントローラ IC 8 ビット 20MHz 64KB (32K x 16) フラッシュ 44-TQFP (10x10)
仕様ATmega644PA-AUR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | マイクロチップ技術 |
| シリーズ | AVR® ATmega |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| コアプロセッサ | AVR |
| コアサイズ | 8ビット |
| スピード | 20MHz |
| 接続性 | I²C、SPI、UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット、POR、PWM、WDT |
| I/O数 | 32 |
| プログラムメモリサイズ | 64KB (32K×16) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 2K×8 |
| RAM サイズ | 4K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.8V～5.5V |
| データコンバータ | A/D 8x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 44-TQFP |
| サプライヤーデバイスパッケージ | 44-TQFP (10x10) |
| 基本製品番号 | アトメガ644 |
の特徴ATmega644PA-AUR
•高性能、低消費電力 8 ビット AVR® マイクロコントローラー
• 高度な RISC アーキテクチャ
• 131 個の強力な命令 - ほとんどの単一クロック サイクルで実行
• 32 × 8 汎用作業レジスタ
• 完全に静的な動作
• 20MHzで最大20MIPSのスループット
• 2サイクル乗算器を内蔵
• 高耐久性の不揮発性メモリセグメント
• 16/32/64/128KB のインシステム自己プログラム可能なフラッシュ プログラム メモリ
• 512/1K/2K/4KバイトEEPROM
• 1/2/4/16Kバイト内蔵SRAM
• 書き込み/消去サイクル: 10,000 フラッシュ/100,000 EEPROM
• データ保持: 85°C で 20 年 / 25°C で 100 年(1)
• 独立したロックビットを備えたオプションのブートコードセクション
• オンチップブートプログラムによるインシステムプログラミング
• 真の書き込み中読み取り動作
• ソフトウェアセキュリティのためのプログラミングロック
• QTouch® ライブラリのサポート
• 静電容量式タッチボタン、スライダー、ホイール
• QTouch および QMatrix™ の取得
• 最大64のセンスチャンネル
• JTAG (IEEE std. 1149.1 準拠) インターフェイス
• JTAG規格に準拠したバウンダリスキャン機能
• 広範なオンチップ デバッグ サポート
• JTAG インターフェイスを介したフラッシュ、EEPROM、ヒューズ、ロック ビットのプログラミング
カウンタユニットのATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284Pは、低周波水晶発振器とタイマー/カウンタ発振器に同じタイプの水晶発振器を使用しています。発振器と水晶の要件の詳細については、43 ページの「低周波水晶発振器」を参照してください。このデバイスは、外部 32.768kHz 時計クリスタルまたは外部クロック ソースからタイマー/カウンター 2 を動作させることができます。詳細については、40 ページの「クロック ソースの接続」を参照してください。ASSR レジスタの EXTCLK がロジック 1 に書き込まれている場合、外部クロック ソースを TOSC1 に適用できます。32.768kHz 時計用クリスタルの代わりに外部クロックを入力として選択する方法の詳細については、163 ページの「OCR2B – 出力比較レジスタ B」を参照してください。
環境および輸出の分類ATmega644PA-AUR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
