詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | AVR |
|---|---|---|---|
| コア サイズ: | 8ビット | 速度: | 16MHz |
| 結合性: | Iの² C、SPI、UART/USART | ペリフェラル: | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数: | 53 | プログラム記憶容量: | 64KB （32K X 16） |
| ハイライト: | ATMEGA64A-AUR ICの破片,MCU ATMEGA64A-AUR,8かまれたマイクロ制御回路64KB 64TQFP |
||
製品の説明

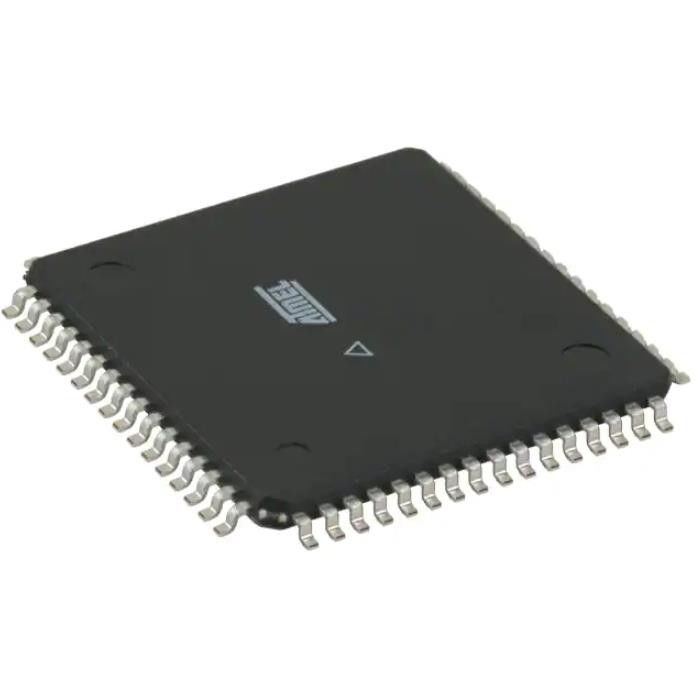

ATMEGA64A-AURの集積回路ICの破片Mcu 8bit 64kb抜け目がない64tqfp
AVR AVR® ATmegaのマイクロ制御回路IC 8ビット16MHz 64KB （32K X 16）フラッシュ64-TQFP （14x14）
ATMEGA64A-AURの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | マイクロチップ・テクノロジー |
| シリーズ | AVR® ATmega |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | AVR |
| コア サイズ | 8ビット |
| 速度 | 16MHz |
| 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 53 |
| プログラム記憶容量 | 64KB （32K X 16） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 2K X 8 |
| RAMのサイズ | 4K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.7V | 5.5V |
| データ変換装置 | A/D 8x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-TQFP |
| 製造者装置パッケージ | 64-TQFP （14x14） |
| 基礎プロダクト数 | ATMEGA64 |
ATMEGA64A-AURの特徴
•Atmel高性能の、ローパワーAVRの8ビット マイクロ制御回路
•高度RISCの建築
– 130の強力な指示-ほとんどの単一時計周期実行
– 32の× 8の一般目的の働く記録+周辺ControlRegisters
–十分に静的な操作
– 16MHzの16MIPS効率まで…
–オン破片2周期の乗数
•高い持久力の不揮発性メモリの区分
–内部システム自己プログラム可能で抜け目がないプログラム記憶の64Kbytes
– 2Kbytes EEPROM
– 4Kbytes内部SRAM
–周期書きなさい/消去:10,000 Flash/100,000 EEPROM
–データ保持:25°C （1）の85°C/100年の20年
–独立したロック ビットが付いている任意ブーツ コード セクション
•オン破片のブーツ プログラムによってプログラムする内部システム
•本当操作を読書間書きなさい
– 64 Kバイトまで任意外的なメモリ・スペース
–ソフトウェア保証のためのプログラミング ロック
–内部システム プログラミングのためのSPIインターフェイス
•JTAG （迎合的なIEEE std. 1149.1）インターフェイス
– JTAGの標準に従う境界スキャン機能
–広範なオン破片サポートをデバッグするため
ATMEGA64A-AURのATmega103互換モード
•2の代りの1 USART、非同期モード機構だけ。ボード・レートの記録の8つの最下位のビットだけ利用できる。
•2の1つの16ビット タイマー/カウンターは記録を3と2つの16ビットのタイマー/カウンターの代りに比較するために記録を比較する。
•二線式のシリアル・インタフェースは支えられない。
•左舷Cは出力だけである。
•左舷Gは互い違い機能だけ果たす（ない概要入力/出力の港）。
•左舷FはADCにアナログ入力に加えてだけデジタル入力として役立つ。
•ブート・ローダの機能は支えられない。
•内部目盛りを付けられたRCの発振器の頻度を調節することは可能ではない。
•外的な記憶インターフェイスは異なった外的なメモリ アドレス セクションに形成する異なった待ち時間状態を一般的な入力/出力のための住所ピンを解放できない。
•さらに、それをATmega103により互換性があるようにする他のあるマイナーな相違がある:
•EXTRFおよびPORFだけMCUCSRにある。
•番犬のタイムアウトの変更に必要な時間を計られた順序。
•水平な割り込みだけとして外部割込み機構ピン3 - 0サーブ。
•USARTに先入れ先出し法の緩衝がない、従ってデータ過剰運転は先に来る
ATMEGA64A-AURの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
この製品の詳細を知りたい
