詳細情報 |
|||
| プロダクト状態: | 活動的 | 多重交換装置/デマルチプレクサー回路: | 8:01 |
|---|---|---|---|
| 回路の数: | 1 | オン州の抵抗（最高）: | 130Ohm |
| チャネル間の一致（ΔRon）: | 5Ohm | 電圧-単一供給（V+）: | 4.5V | 5.5V |
| 電圧-二重供給（V±）: | ±1V | 5V | -3dbの帯域幅: | 180MHz |
製品の説明

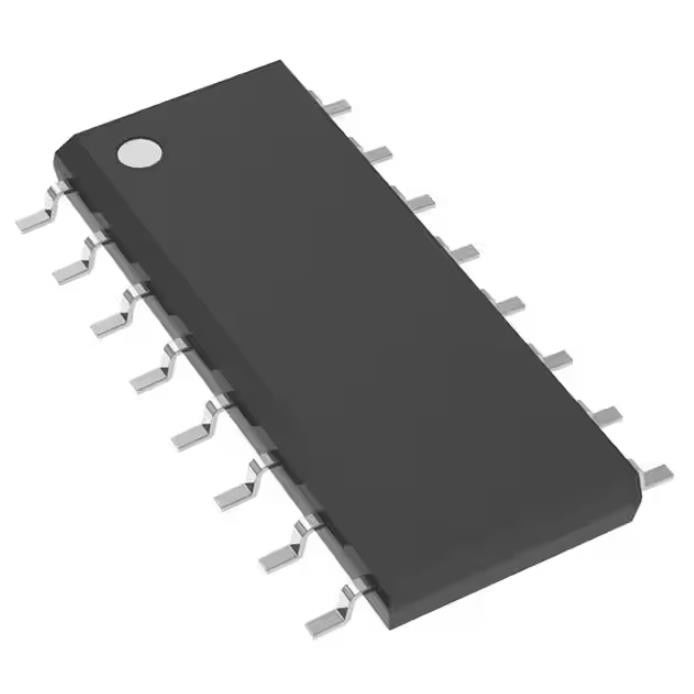

CD74HCT4051M96集積回路ICチップMux 8:1 130Ω 16soic
1回路ICスイッチ8:1 130オーム16-SOIC
仕様CD74HCT4051M96
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| アナログスイッチ、マルチプレクサ、デマルチプレクサ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| スイッチ回路 | - |
| マルチプレクサ/デマルチプレクサ回路 | 8:01 |
| 回路数 | 1 |
| オン状態抵抗 (最大) | 130オーム |
| チャンネル間マッチング (ΔRon) | 5オーム |
| 電圧 - 電源、単一 (V+) | 4.5V～5.5V |
| 電圧 - 電源、デュアル (V±) | ±1V～5V |
| スイッチ時間 (Ton、Toff) (最大) | - |
| -3db帯域幅 | 180MHz |
| 電荷注入 | - |
| チャネル容量 (CS(オフ)、CD(オフ)) | 5pF、25pF |
| 電流 - 漏れ電流 (IS(off)) (最大) | 400nA |
| クロストーク | - |
| 動作温度 | -55℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 16-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 16-SOIC |
| 基本製品番号 | 74HCT4051 |
の特徴CD74HCT4051M96
• 広いアナログ入力電圧範囲: 最大 5V
• 低いオン抵抗
– 70Ω（標準）（VCC – VEE 4.5V）
– 40Ω（標準）（VCC – VEE 9V）
• スイッチ間の低クロストーク
• 高速スイッチング速度と伝播速度
• ブレークビフォアメイクスイッチング
• 広い動作温度範囲: –55°C ～ +125°C
・CD54HC、CD74HCタイプ
– 動作制御電圧: 2 V ～ 6 V
– スイッチ電圧: 0 V ～ 10 V
・CD54HCT、CD74HCTタイプ
– 動作制御電圧: 4.5 V ～ 5.5 V
– スイッチ電圧: 0 V ～ 10 V
– 直接 LSTTL 入力ロジックの互換性 VIL 最大 0.8 V、VIH 最小 2 V
– CMOS入力互換性 II ≤ 1 µA at VOL、VOH
• MIL-PRF-38535 に準拠した製品では、特に明記されていない限り、すべてのパラメータがテストされます。他のすべての製品では、生産処理にすべてのパラメータのテストが含まれる必要はありません。
の応用CD74HCT4051M96
• デジタルラジオ
• 信号ゲート
• ファクトリーオートメーション
• テレビ
• 家電製品
• プログラマブル論理回路
• センサー
環境および輸出の分類CD74HCT4051M96
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
