詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | ファン・アウト緩衝（配分）、多重交換装置 |
|---|---|---|---|
| 回路の数: | 1 | 入る比率-:出力: | 2:12 |
| 差動-入れられる:出力: | はい/はい | 入力: | LVCMOS、LVDS、LVPECL |
| 出力: | LVDS | 最高頻度-: | 800のMHz |
製品の説明

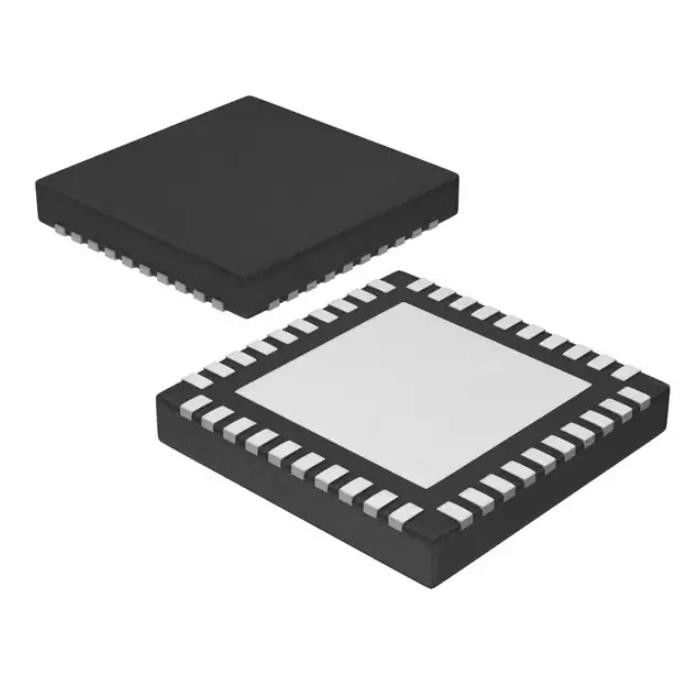

CDCLVD1212RHAT無線RFのモジュールClkは2:12 800mhz 40vqfnを緩衝する
時計のファン・アウト緩衝（配分）、多重交換装置ICの2:12は800のMHz 40-VFQFNパッドを露出した
CDCLVD1212RHATの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 時計/タイミング | |
| 時計の緩衝、運転者 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| タイプ | ファン・アウト緩衝（配分）、多重交換装置 |
| 回路の数 | 1 |
| 入る比率-:出力 | 2:12 |
| 差動-入れられる:出力 | はい/はい |
| 入力 | LVCMOS、LVDS、LVPECL |
| 出力 | LVDS |
| 最高頻度- | 800のMHz |
| 電圧-供給 | 2.375V | 2.625V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 40-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 40-VQFN （6x6） |
| 基礎プロダクト数 | CDCLVD1212 |
CDCLVD1212RHATの特徴
•2:12の差動緩衝
•低い付加的なジッター:10 kHzへの20 MHzの300 fs RMS
•35 ps （最高）の低い出力ゆがみ
•普遍的な入力はLVDS、LVPECLおよびLVCMOSを受け入れる
•制御Pinによる選択可能なクロックの入力
•12 LVDSの出力、互換性があるANSI EIA/TIA-644Aの標準
•クロック周波数:800までのMHz
•装置電源:2.375 Vから2.625ボルト
•LVDSの参照の電圧、容量性つながれた入力のために利用できるVAC_REF
•産業温度較差:– 40°Cへの85°C
•6 mm ×で包まれる6 mm、40-Pin VQFN （RHA）
•ESDの保護は3 kV HBM、1 kV CDMを超過する
CDCLVD1212RHATの適用
•テレコミュニケーションおよびネットワーキング
•医用画像処理
•テストおよび測定装置
•無線コミュニケーション
•一般目的に時間を記録すること
CDCLVD1212RHATの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
