詳細情報 |
|||
電圧-供給(Vcc/Vdd): | 1.8V | 5.5V | データ変換装置: | A/D 8x10b |
---|---|---|---|
発振器のタイプ: | 内部 | 実用温度: | -40°C | 125°C (TA) |
タイプの取付け: | 表面の台紙 | パッケージ/場合: | 32-TQFP |
製造者装置パッケージ: | 32-TQFP (7x7) | 基礎プロダクト数: | ATMEGA88 |
製品の説明

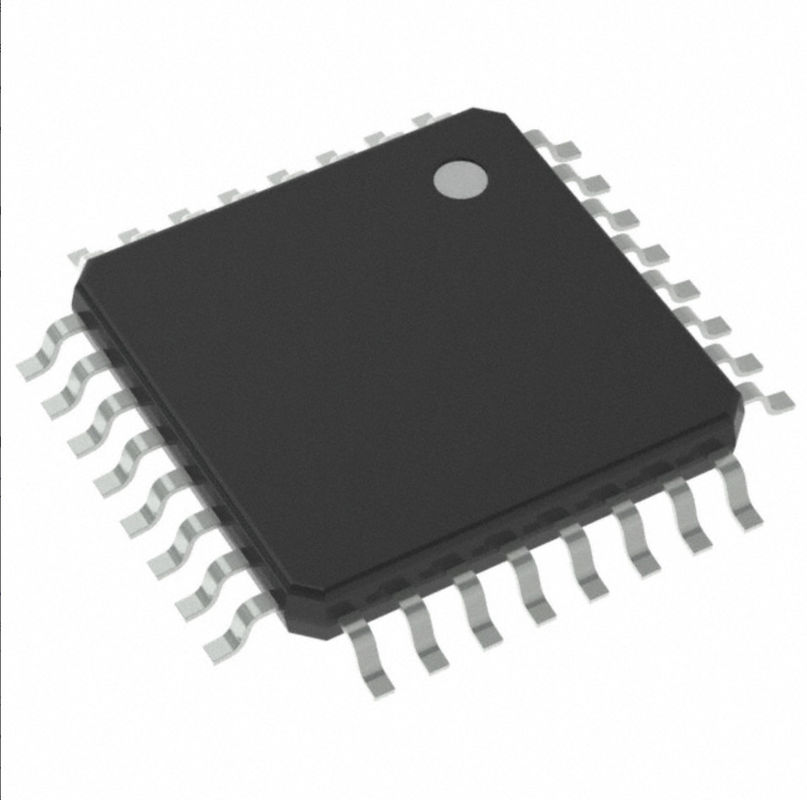

Atmega88pa-15azの集積回路ICの破片Mcu 8bit 8kb抜け目がない32tqfp
、AEC-Q100自動車のAVR AVR® ATmegaのマイクロ制御回路IC 8ビット16MHz 8KB (4K X 16)フラッシュ32-TQFP (7x7)
Atmega88pa-15azの指定
タイプ | 記述 |
部門 | 集積回路(IC) |
埋め込まれる | |
マイクロ制御回路 | |
Mfr | マイクロチップ・テクノロジー |
シリーズ | 、AEC-Q100、AVR® ATmega自動車 |
パッケージ | テープ及び巻き枠(TR) |
切りなさいテープ(CT)を | |
Digi-Reel® | |
プロダクト状態 | 活動的 |
中心プロセッサ | AVR |
コア サイズ | 8ビット |
速度 | 16MHz |
結合性 | Iの² C、SPI、UART/USART |
ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
入力/出力の数 | 23 |
プログラム記憶容量 | 8KB (4K X 16) |
プログラム記憶タイプ | フラッシュ |
EEPROMのサイズ | 512 x 8 |
RAMのサイズ | 1K X 8 |
電圧-供給(Vcc/Vdd) | 1.8V | 5.5V |
データ変換装置 | A/D 8x10b |
発振器のタイプ | 内部 |
実用温度 | -40°C | 125°C (TA) |
タイプの取付け | 表面の台紙 |
パッケージ/場合 | 32-TQFP |
製造者装置パッケージ | 32-TQFP (7x7) |
基礎プロダクト数 | ATMEGA88 |
Atmega88pa-15azの特徴
●高性能、低い電力AVR®の8ビット マイクロ制御回路
●高度RISCの建築
●131の強力な指示–単一の時計サイクル実行
●32の8の一般目的の働く記録
●十分に静的な操作
●16MHzの16MIPS効率まで
●オン破片2周期の乗数
●高い持久力の不揮発性メモリの区分
●内部システム自己プログラム可能で抜け目がないプログラム記憶の4/8/16Kバイト
●バイト256/512/512のEEPROM
●512/1K/1Kバイト内部SRAM
●/消去周期書きなさい:10,000 flash/100,000 EEPROM
●独立したロック ビットが付いている任意ブーツ コード セクション
●オン破片のブーツ プログラムによってプログラムする内部システム
●本当操作を読書間書きなさい
●ソフトウェア保証のためのプログラミング ロック
●周辺特徴
●別のprescalerが付いている2つの8ビット タイマー/カウンターおよびモードを比較するため
●別のprescalerが付いている1つの16ビットのタイマー/カウンターは、モードおよび捕獲モードを比較する
●別の発振器が付いている実時間カウンター
●6つのPWMチャネル
●8チャンネル10ビットADC
●温度の測定
●プログラム可能な連続USART
●マスター・スレーブSPIのシリアル・インタフェース
●バイト指向の2ワイヤー シリアル・インタフェース(互換性があるフィリップスI2 C)
●別のオン破片の発振器が付いているプログラム可能なウォッチドッグ タイマー
●オン破片のアナログのコンパレーター
●ピン変更の割り込みそして目覚し
●特別なマイクロ制御回路特徴
●調整およびプログラム可能な節電の検出パワー
●内部目盛りを付けられた発振器
●外的なおよび内部割り込み源
●6つの休眠モード:遊んでいる、ADCの騒音低減、節電は、パワー、スタンバイ、および伸ばされて4/8/16K8/16Kbytes内部システムが付いているATmega48PA/ATmega88PA/ATmega168PA 8ビットAVRのマイクロ制御回路を待機する
データ用紙ATmega48PA/88PA/168PA [データ用紙] 9223F-AVR-04/14 2
●入力/出力およびパッケージ
●23のプログラム可能な入力/出力ライン
●32鉛TQFP、および32パッドQFN
●作動の電圧:
●2.7Vへの5.5V
●温度較差:
●– 40°Cへの+125°C
●速度の等級:
●2.7Vへの5.5Vの8MHzへの0、4.5Vへの5.5Vの16MHzへの0
●パワー消費量
●アクティブ・モード:4MHz 3V 25°Cの1.4mA
●パワー モード:0.8µA
R5f104mkgfb#50の適用
港B (PB7:0) XTAL1/XTAL2/TOSC1/TOSC2
左舷Bは内部プルアップの抵抗器を搭載する8ビット二方向入力/出力の港である(各ビットに選ばれる)。左舷Bの出力バッファに高い流しおよび源の機能両方の対称ドライブ特徴がある。入力として、プルアップの抵抗器が活動化させれば引っ張られた低い意志のソース電流外的にある左舷Bピン。左舷Bピンは時計が動かなくてもリセット状態が活動的になるとき三示される。
時計の選択のヒューズの設定によって、PB6は逆になる発振器のアンプへの入力およびへの入力として使用することができる
内部刻時機構の作動回路。
時計の選択のヒューズの設定によって、PB7は逆になる発振器のアンプからの出力として使用することができる。
内部目盛りを付けられたRCの発振器が破片の時計の源として使用されれば、PB7… 6は非同期のためにTOSC2として… 1つの入力使用される
ASSRのAS2ビットが置かれればタイマー/Counter2。
左舷Bのさまざまな特殊機能はページで24ページで71セクション14.3.1"左舷Bの互い違い機能」およびセクション9."でシステム クロックおよび時計の選択」詳しく説明される。
R5f104mkgfb#50の環境及び輸出分類。
属性 | 記述 |
RoHSの状態 | 迎合的なROHS3 |
湿気感受性のレベル(MSL) | 3 (168時間) |
範囲の状態 | 変化しないに達しなさい |
ECCN | EAR99 |
HTSUS | 8542.31.0001 |
