詳細情報 |
|||
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 最後の買物 |
|---|---|---|---|
| 中心プロセッサ: | M8C | コア サイズ: | 8ビット |
| 速度: | 24MHz | 結合性: | Iの² C、SPI、UART/USART |
| ペリフェラル: | POR、PWM、WDT | 入力/出力の数: | 16 |
| ハイライト: | CY8C21334-24PVXAT、Dac オーディオ 24 ビット 200K 28TSSOP、200K 28TSSOP IC チップ,Dac Audio 24bit 200K 28TSSOP,200K 28TSSOP IC Chip |
||
製品の説明

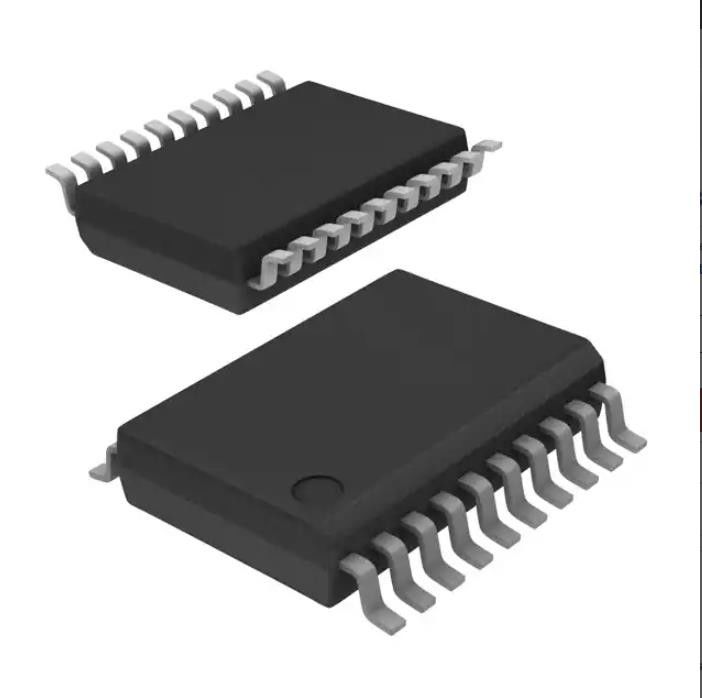

CY8C21334-24PVXAT ワイヤレス Rf モジュール Ic チップ Dac/オーディオ 24 ビット 200k 28tssop
M8C PSOC®1 CY8C21xxx マイクロコントローラ IC 8 ビット 24MHz 8KB（8K x 8） フラッシュ 20-SSOP
仕様CY8C21334-24PVXAT
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | インフィニオン テクノロジーズ |
| シリーズ | PSOC®1 CY8C21xxx |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | 前回購入時 |
| コアプロセッサ | M8C |
| コアサイズ | 8ビット |
| スピード | 24MHz |
| 接続性 | I²C、SPI、UART/USART |
| 周辺機器 | POR、PWM、WDT |
| I/O数 | 16 |
| プログラムメモリサイズ | 8KB（8K×8） |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 512×8 |
| 電圧 - 電源 (Vcc/Vdd) | 2.4V～5.25V |
| データコンバータ | A/D 28x8b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 20-SSOP (0.209インチ、5.30mm幅) |
| サプライヤーデバイスパッケージ | 20-SSOP |
| 基本製品番号 | CY8C21334 |
の特徴CY8C21334-24PVXAT
■ Automotive Electronics Council (AEC) Q100 認定
■ 強力なハーバード アーキテクチャ プロセッサ
❐ M8C プロセッサの速度は最大 24 MHz
❐ 高速でも低電力
❐ 動作電圧: 3.0 V ～ 5.25 V
❐ 自動車温度範囲: –40 °C ～ +85 °C
■ 高度なペリフェラル (PSoC® ブロック)
❐ 4 つのアナログ Type E PSoC ブロックは以下を提供します。
• デジタル - アナログ コンバーター (DAC) を備えた 2 つのコンパレーター参考文献
• 最大 10 ビットのシングルまたはデュアル、24 チャンネルのアナログ - デジタルコンバーター (ADC)
❐ 4 つのデジタル PSoC ブロックは以下を提供します。
• 8 ～ 32 ビットのタイマー、カウンター、およびパルス幅変調器(PWM)
• 巡回冗長検査 (CRC) と擬似ランダムシーケンス (PRS) モジュール
• 全二重または半二重 UART
• SPI マスターまたはスレーブ
• すべての汎用 I/O (GPIO) ピンに接続可能
❐ ブロックを組み合わせて複雑なペリフェラルを実現
• 静電容量センシングのアプリケーション機能
■ 柔軟なオンチップメモリ
❐ 8 KB フラッシュ プログラム ストレージ
❐ 512 バイトの SRAM データストレージ
❐ インシステムシリアルプログラミング (ISSP)
❐ 部分的なフラッシュ更新
❐ 柔軟な保護モード
❐ フラッシュでの EEPROM エミュレーション
■ 完全な開発ツール
❐ 無料の開発ソフトウェア (PSoC Designer™)
❐ フル機能のインサーキット エミュレータ (ICE) およびプログラマ
❐ フルスピードエミュレーション
❐ 複雑なブレークポイント構造
❐ 128KBのトレースメモリ
■ 高精度でプログラム可能なクロッキング
❐ ±5% 24 MHz 発振器を内蔵
❐ ウォッチドッグおよびウォッチドッグ用の内部低速、低電力発振器スリープ機能
❐ オプションの外部発振器、最大 24 MHz
■ プログラマブルなピン構成
❐ すべての GPIO で 25 mA シンク、10 mA ドライブ
❐ プルアップ、プルダウン、ハイ Z、ストロング、またはオープン ドレイン駆動モードすべての GPIO で
❐ すべての GPIO のアナログ入力
❐ すべての GPIO で構成可能な割り込み
■ 多用途なアナログマルチプレクサ
❐ 共通内部アナログバス
❐ I/Oの組み合わせの同時接続
■ 追加のシステム リソース
❐ 集積回路間 (I2C™) マスター、スレーブ、またはマルチマスター最大400kHzで動作
❐ ウォッチドッグとスリープタイマー
❐ ユーザー設定可能な低電圧検出 (LVD)
❐ 統合された監視回路
❐ オンチップの高精度電圧リファレンス
の応用CY8C21334-24PVXAT
■ PWM (8 ～ 32 ビット)
■ デッドバンド付き PWM (8 ～ 24 ビット)
■ カウンタ（8 ～ 32 ビット）
■ タイマー (8 ～ 32 ビット)
■ 選択可能なパリティを備えた全二重または半二重 8 ビット UART
■ SPI マスターとスレーブ
■ I 2C マスター、スレーブ、またはマルチマスター (専用の I 2C ブロックに実装)
■ 巡回冗長チェッカー/ジェネレーター (16 ビット)
■赤外線データ協会（IrDA）
■ PRS ジェネレーター (8 ～ 32 ビット)
環境および輸出の分類CY8C21334-24PVXAT
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
