詳細情報 |
|||
| RAMのサイズ: | 256 x 8 | 電圧-供給（Vcc/Vdd）: | 2.4V | 5.25V |
|---|---|---|---|
| データ変換装置: | A/D 8x14b;D/A 2x9b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 85°C （TA） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 20-SSOP （0.209"、5.30mmの幅） | 製造者装置パッケージ: | 20-SSOP |
製品の説明

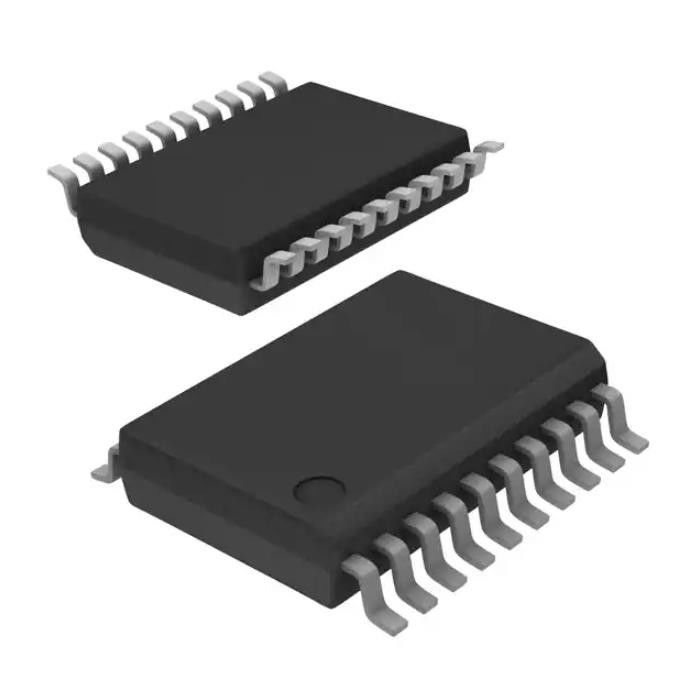

CY8C24223A-24PVXIT無線RfのモジュールIC Mcu 8bit 4kb抜け目がない20ssop
M8C PSOC®1 CY8C24xxxのマイクロ制御回路IC 8ビット24MHz 4KB （4K X 8）抜け目がない20-SSOP
CY8C24223A-24PVXITの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | インフィニオン・テクノロジーズ |
| シリーズ | PSOC®1 CY8C24xxx |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | M8C |
| コア サイズ | 8ビット |
| 速度 | 24MHz |
| 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | POR、PWM、WDT |
| 入力/出力の数 | 16 |
| プログラム記憶容量 | 4KB （4K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 256 x 8 |
| 電圧-供給（Vcc/Vdd） | 2.4V | 5.25V |
| データ変換装置 | A/D 8x14b;D/A 2x9b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 20-SSOP （0.209"、5.30mmの幅） |
| 製造者装置パッケージ | 20-SSOP |
| 基礎プロダクト数 | CY8C24223 |
CY8C24223A-24PVXITの特徴
■強力なハーバード建築プロセッサ
❐ M8Cプロセッサは24のMHzにスピードをあげる
❐ 8の× 8は、32ビット集まる増加する
❐の低い電力高速で
❐の作動の電圧:2.4 Vから5.25ボルト
❐の作動の電圧にオン破片スイッチ モード ポンプ（SMP）を使用して1.0ボルト
❐の産業温度較差:– 40 °Cへの+85 °C
■高度ペリフェラル（PSoC®のブロック）
❐ 6の柵に柵のアナログのPSoCのブロックは提供する:
•まで14ビット アナログ・ディジタル変換器（ADCs）
•まで9ビット デジタル アナログ変換器（DACs）
•プログラム可能な利益アンプ（PGAs）
•プログラム可能なフィルターおよびコンパレーター
❐ 4のデジタルPSoCのブロックは提供する:
•8 - 32ビット タイマーおよびカウンターに、8 -および16ビットのpulse-widthの変調器（PWMs）
•巡回冗長チェック（CRC）および擬似ランダム順序（PRS）モジュール
•双方向通信の普遍的な非同期受送信機（UART）
•多数の連続周辺機器インターフェイス（SPI）のマスターか奴隷
•すべての一般目的入力/出力（GPIO）ピンに接続できる
ブロックの結合による❐の複雑なペリフェラル
■精密、プログラム可能な時間を記録すること
❐内部±5% 24の-/48 MHz主要な発振器
任意32のkHzの水晶およびphase-lockedループ（PLL）との❐高精度な24 MHz
❐の任意外的な発振器24までのMHz
番犬および睡眠のための❐の内部発振器
■適用範囲が広いオン破片の記憶
❐は4 KB抜け目がないプログラム貯蔵50,000の消去/周期を書く
❐ 256バイトSRAMのデータ記憶
❐内部システム連続プログラミング（ISSP）
❐の部分的で抜け目がない更新
❐の適用範囲が広い保護モード
電子的に❐のフラッシュの消去可能なプログラム可能読み取り専用メモリ（EEPROM）の模範化
■プログラム可能なピン構成
❐ 25 mAの流し、すべてのGPIOsの10 mA源
すべてのGPIOsの❐の懸垂、プルダウン式、高いZ、強い、またはオープン下水管ドライブ モード
すべてのGPIOsの❐ 8の標準的なアナログ入力、および限られた旅程の4つの付加的なアナログ入力
❐ 2すべてのGPIOsの30 mAのアナログ出力
すべてのGPIOsの❐の構成可能割り込み
■新しいCY8C24x23A PSoC装置
❐はCY8C24x23装置から得た
❐の低い電力および低電圧（V） 2.4
■付加的なシステム源
400のkHzへの❐ I 2Cの奴隷、マスターおよび複数のマスター
❐の番犬および睡眠のタイマー
❐のユーザー構成可能の低電圧の検出（LVD）
❐の統合された監督回路
❐のオン破片の精密基準電圧機構
■完全な開発ツール
❐の自由な開発ソフト（PSoC Designer™）
❐のフル装備の、回路内エミュレーター（氷）、およびプログラマー
❐の全速力の模範化
❐の複雑な中断点の構造
❐ 128 KBの跡の記憶
CY8C24223A-24PVXITの適用
❐はPSoCをコード例のcomprehensivelistのための1つのコード例のWebページ訪問する
❐ Cypressは基本カバーする多数のPSoCのアプリケーション ノートをからの高度のレベルに広い幅広い話題を、提供する。PSoC 1との開始のための推薦されたアプリケーション ノートは次のとおりである:
•AN75320:PSoC® 1との開始
•AN2094:PSoC® 1 - GPIOと始まる
•AN2015:PSoC® 1 -フラッシュ及びE2PROMと始まる
•AN2014:プログラムするPSoC® 1の基本原則
•AN32200:PSoC® 1 -時計および全体的な資源
•AN2010:PSoC® 1の最良の方法および推薦
CY8C24223A-24PVXITの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
