詳細情報 |
|||
| パッケージ: | 管 | プロダクト状態: | 活動的 |
|---|---|---|---|
| プログラム可能なDigiキー: | 確認されない | ビットの数: | 12 |
| D/Aのコンバーターの数: | 8 | 演算時間: | 10µs |
| 出力タイプ: | 緩衝される電圧- | 差動出力: | いいえ |
製品の説明

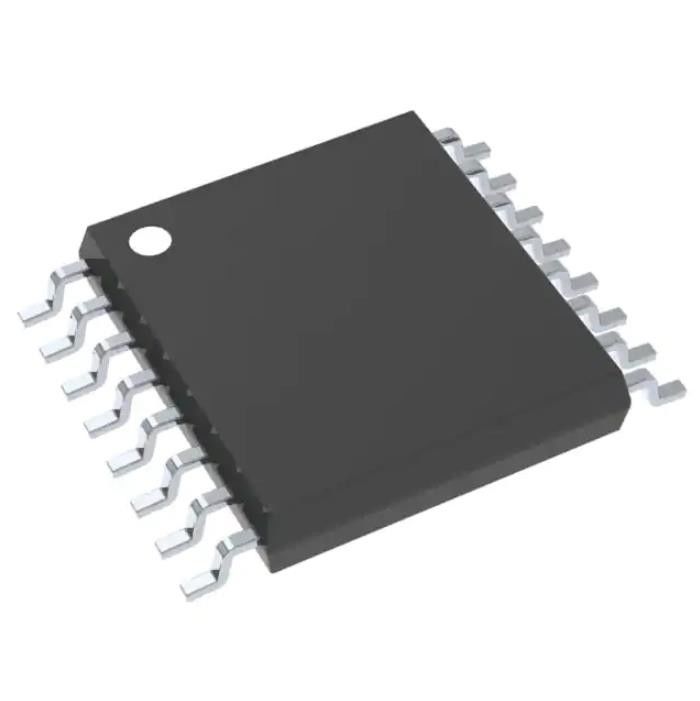

DAC7568ICPW ワイヤレス Rf モジュール Ic Dac 12 ビット V 出力 16tssop
12 ビット デジタル - アナログ コンバータ 8 16-TSSOP
仕様DAC7568ICPW
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| データ収集 | |
| デジタル - アナログ コンバーター (DAC) | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | チューブ |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| ビット数 | 12 |
| D/Aコンバーターの数 | 8 |
| セトリングタイム | 10μs |
| 出力タイプ | 電圧 - バッファ付き |
| 差動出力 | いいえ |
| データインターフェース | SPI、DSP |
| 参照タイプ | 外部、内部 |
| 電圧 - 電源、アナログ | 2.7V～5.5V |
| 電圧 - 電源、デジタル | 2.7V～5.5V |
| INL/DNL (LSB) | ±0.3、±0.05 |
| 建築 | ストリングDAC |
| 動作温度 | -40℃～125℃ |
| パッケージ・ケース | 16-TSSOP (0.173インチ、幅4.40mm) |
| サプライヤーデバイスパッケージ | 16-TSSOP |
| 取付タイプ | 表面実装 |
| 基本製品番号 | DAC7568 |
の特徴DAC7568ICPW
• 相対精度:
– DAC7568 (12 ビット): 0.3 LSB INL
– DAC8168 (14 ビット): 1 LSB INL
– DAC8568 (16 ビット): 4 LSB INL
• グリッチエネルギー: 0.1nV-s
• 内部基準:
– 2.5V 基準電圧 (デフォルトでは無効)
– 0.004% の初期精度 (標準値)
– 2ppm/℃の温度ドリフト（標準値）
– 5ppm/℃の温度ドリフト（最大）
– 20mAのシンク/ソース能力
• ゼロスケールまたはミッドスケールへのパワーオンリセット
• 超低電力動作: 5V で 1.25mA (含む)内部基準電流
• 広い電源範囲: +2.7V ～ +5.5V
• 温度範囲全体にわたって単調
• シュミットトリガーによる低電力シリアルインターフェイス入力: 最大50MHz
• レールツーレールのオンチップ出力バッファアンプ手術
• 温度範囲: -40°C ～ +125°
アプリケーションのDAC7568ICPW
• ポータブル計器
• 閉ループサーボ制御/プロセス制御
• データ収集システム
• プログラム可能な減衰、デジタルゲイン、オフセット調整
• プログラム可能な電圧源と電流源
環境および輸出の分類DAC7568ICPW
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
