詳細情報 |
|||
| パッケージ: | 皿 | プロダクト状態: | ない新しい設計のために |
|---|---|---|---|
| プログラム可能なDigiキー: | 確認されない | 議定書: | イーサネット |
| 機能: | コントローラー | インターフェイス: | PCI |
| 標準: | IEEE 802.3の10/100の基盤T/TX PHY | 電圧-供給: | 3V | 3.6V |
| ハイライト: | DP83816AVNG NOPB IC、IC メディア アクセス CTRLR 144LQFP、116mA DP83816AVNG,IC Media Access CTRLR 144LQFP,116mA DP83816AVNG |
||
製品の説明

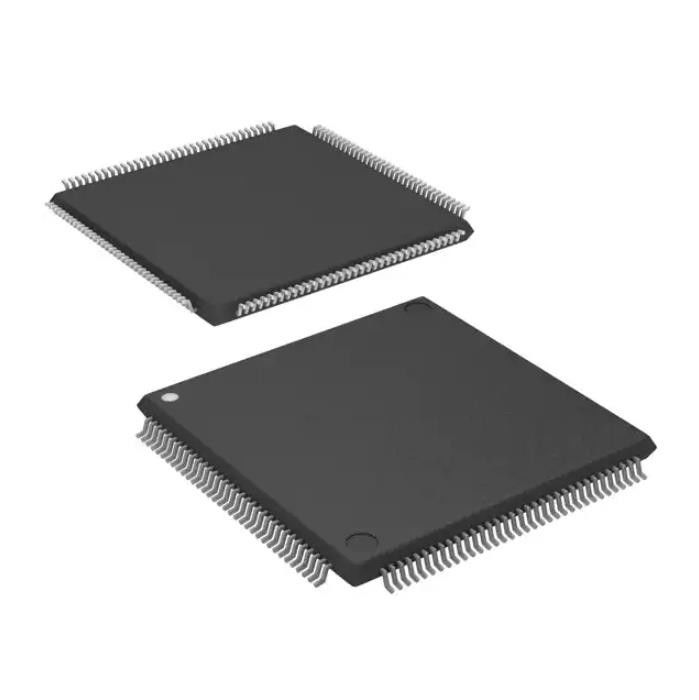

DP83816AVNG/NOPB ワイヤレス Rf モジュール Ic メディア アクセス Ctrlr 144-Lqfp
イーサネット コントローラ IEEE 802.3、10/100 Base-T/TX PHY PCI インターフェイス 144-LQFP (20x20)
仕様DP83816AVNG/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| コントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | トレイ |
| 製品の状態 | 新しいデザインは不可 |
| Digi-Key でプログラム可能 | 検証されていない |
| プロトコル | イーサネット |
| 関数 | コントローラ |
| インターフェース | PCI |
| 規格 | IEEE 802.3、10/100 Base-T/TX PHY |
| 電圧 - 電源 | 3V～3.6V |
| 電流 - 供給 | 116mA |
| 動作温度 | 0℃～85℃ |
| パッケージ・ケース | 144-LQFP |
| サプライヤーデバイスパッケージ | 144-LQFP (20x20) |
| 基本製品番号 | DP83816 |
の特徴DP83816AVNG/NOPB
• IEEE 802.3 準拠、PCI V2.2 メディア アクセス コントローラー (MAC) およびバス インターフェイス ユニット (BIU) は、10 Mb/s イーサネットおよび 100 Mb/s ファスト イーサネット (内部 PHY 経由) の従来のデータ レートをサポート
• バス マスター – 最大 128 Dwords (512 バイト) のバースト サイズ
• BIU は、PC 97 および PC 98 ハードウェア デザイン ガイド、PC 99 ハードウェア デザイン ガイド ドラフト、ACPI v1.0、PCI 電源管理仕様 v1.1、OnNow デバイス クラス電源管理リファレンス仕様 – ネットワーク デバイス クラス v1.0a に準拠しています。
• PC98、PC99、SecureOn、OnNow に準拠した Wake on LAN (WoL) サポート (ダイレクト パケット、Magic Packet™ VLAN パケット、ARP パケット、パターン マッチ パケット、PHY ステータス変更を含む)
• PCI モバイル向け Clkrun 機能設計ガイド
• 仮想 LAN (VLAN) およびロング フレームのサポート
• IEEE 802.3× 全二重フロー制御のサポート
• MSb マスキングを備えた単一アドレスの完璧なフィルター、ブロードキャスト、512 エントリのマルチキャストおよびユニキャスト ハッシュ テーブル、最大 4 つの固有のパターンに対するディープ パケット パターン マッチングを含む、非常に柔軟な Rx パケット フィルタリング
• RFC 1213 (MIB II)、RFC 1398 (Ether-Like MIB)、IEEE 802.3 LME のサポートのために収集された統計、管理のための CPU オーバーヘッドの削減
• 内部 2KB 送信および 2KB 受信データ FIFO
• 電源投入時に EEPROM から構成データを自動ロードするシリアル EEPROM ポート
• リモートブートサポート用のフラッシュまたは PROM インターフェイス
• 完全に統合されたIEEE 802.3 3.3V CMOS物理層
• 統合フィルター付き IEEE 802.3 10BASE-T トランシーバー IEEE 802.3u 100BASE-TX トランシーバー
• 完全に統合された ANSI X3.263 準拠の TP-PMD 物理サブレイヤー（適応イコライゼーションおよびベースライン ワンダー補償機能付き）
• IEEE 802.3u オートネゴシエーション – EEPROM を介して設定可能なアドバタイズ機能
• 10 および 100 Mb/s データ レートの全二重サポート
• 単一の 25 MHz 基準クロック
• 144ピンLQFPパッケージ
• 低消費電力 3.3V CMOS 設計で、標準消費電力は動作時 383 mW、WoL 時 297 mW、スリープ モード時 53 mW
• 代替の外部物理層デバイスを接続するための IEEE 802.3u MII
• 5V 耐性 I/O による 3.3V 信号伝達
の応用DP83816AVNG/NOPB
• PC マザーボード
• 組み込みシステム
• PCI ネットワーク インターフェイス カード
環境および輸出の分類DP83816AVNG/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
