詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 議定書: | イーサネット | 機能: | 物理層コントローラー |
| インターフェイス: | 連続 | 標準: | 10/100/1000の基盤TX PHY |
| 電圧-供給: | 1.1V、2.5V | 現在-供給: | 157mA |
製品の説明

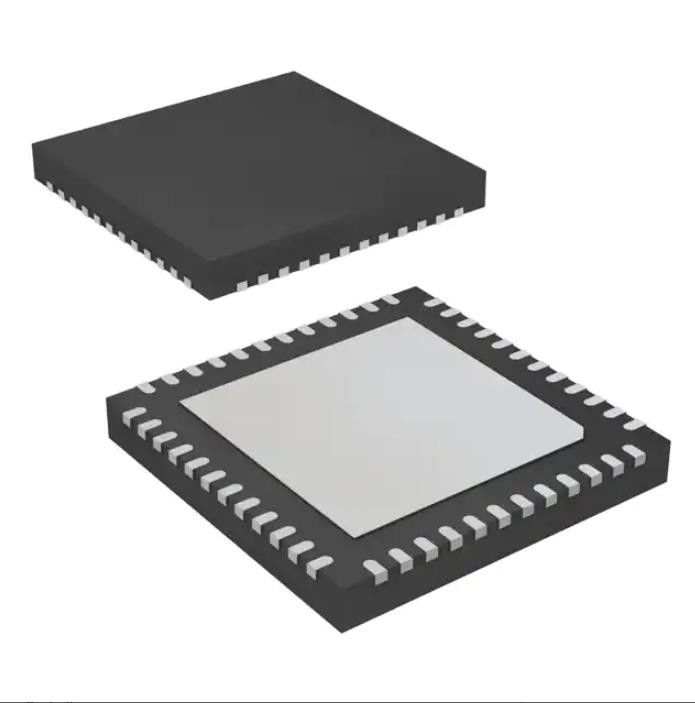

DP83867IRRGZR ワイヤレス Rf モジュール Ic イーサネット Phy 48vqfn
イーサネット物理層コントローラ 10/100/1000 Base-TX PHY シリアル インターフェイス 48-VQFN (7x7)
仕様DP83867IRRGZR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| コントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| プロトコル | イーサネット |
| 関数 | 物理層コントローラー |
| インターフェース | シリアル |
| 規格 | 10/100/1000 Base-TX PHY |
| 電圧 - 電源 | 1.1V、2.5V |
| 電流 - 供給 | 157mA |
| 動作温度 | -40℃～85℃ |
| パッケージ・ケース | 48-VFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 48-VQFN (7x7) |
| 基本製品番号 | DP83867 |
の特徴DP83867IRRGZR
• 超低 RGMII レイテンシ TX < 90ns、RX < 290ns
• Time Sensitive Network (TSN) 準拠
• 低消費電力 457 mW
• 8000 V IEC 61000-4-2 を超える ESD 保護
• EN55011 クラス B 排出基準に適合
• RX/TX の 16 個のプログラム可能な RGMII 遅延モード
• 統合された MDI 終端抵抗
• プログラム可能な MII/GMII/RGMII 終端インピーダンス
• WL (Wake-on-LAN) パケット検出
• 25 MHz または 125 MHz の同期クロック出力
• IEEE 1588 タイムスタンプのフレーム開始検出
• RJ45ミラーモード
• IEEE 802.3 10BASE-Te、100BASE-TX、および1000BASE-T仕様と完全互換
• ケーブル診断
• MII、GMII、RGMII MAC インターフェイス オプション
• 設定可能な I/O 電圧 (3.3 V、2.5 V、1.8 V)
• 高速リンクドロップモード
• JTAGのサポート
の応用DP83867IRRGZR
• モータードライブ
• 産業用ファクトリーオートメーション
• フィールドバスのサポート
• 産業用組み込みコンピューティング
• 有線および無線通信インフラストラクチャ
• テストと測定
• 家電
環境および輸出の分類DP83867IRRGZR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
