詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 議定書: | イーサネット | 機能: | 物理層コントローラー |
| インターフェイス: | 連続 | 標準: | 10/100/1000の基盤TX PHY |
| 電圧-供給: | 1.1V、2.5V | 現在-供給: | 157mA |
製品の説明

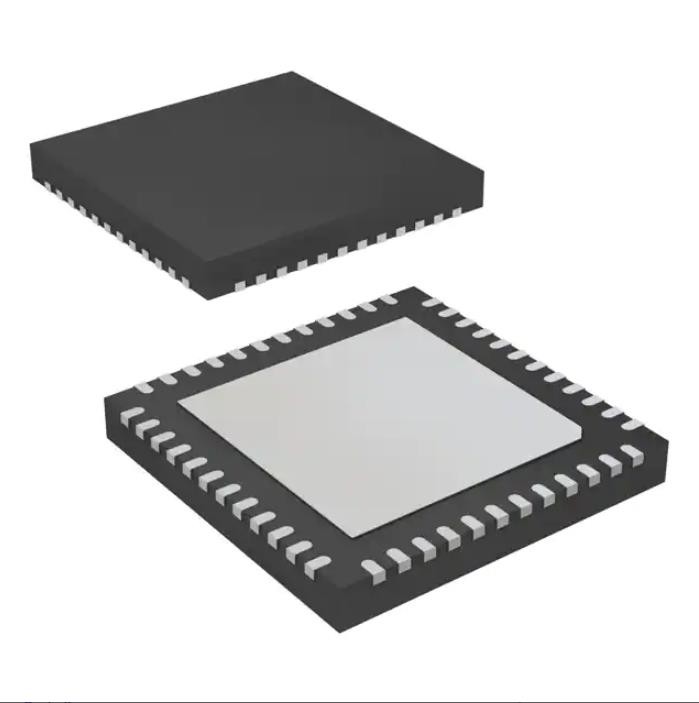

DP83867IRRGZT無線RfモジュールICのイーサネットPhy 48vqfn
イーサネット物理層のコントローラー10/100/1000の基盤TX PHYのシリアル・インタフェース48-VQFN （7x7）
DP83867IRRGZTの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| コントローラー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 議定書 | イーサネット |
| 機能 | 物理層のコントローラー |
| インターフェイス | 連続 |
| 標準 | 10/100/1000の基盤TX PHY |
| 電圧-供給 | 1.1V、2.5V |
| 現在-供給 | 157mA |
| 実用温度 | -40°C | 85°C |
| パッケージ/場合 | 48-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 48-VQFN （7x7） |
| 基礎プロダクト数 | DP83867 |
DP83867IRRGZTの特徴
•超低いRGMIIの潜伏TX < 90ns="">
•迎合的な時間に敏感なネットワーク（TSN）
•低い電力の消費457 MW
•8000ボルトIEC 61000-4-2 ESDの保護を超過する
•大会EN55011のクラスBのエミッション規格
•RX/TXの16のプログラム可能なRGMIIの遅れモード
•統合されたMDIの終了の抵抗器
•プログラム可能なMII/GMII/RGMIIの終了のインピーダンス
•WoL （航跡LAN）の包みの検出
•25 MHzか125 MHzはクロック出力を合わせた
•フレームの開始はIEEE 1588のタイム スタンプのために検出する
•RJ45ミラー モード
•IEEEに完全に対応する802.3 10BASE-Te、
100BASE-TXおよび1000BASE-T指定
•ケーブルの診断
•MII、GMIIおよびRGMII MACのインターフェイス オプション
•構成可能入力/出力の電圧（3.3ボルト、2.5ボルト、V） 1.8
•速いリンク低下モード
•JTAGサポート
DP83867IRRGZTの適用
•モーター ドライブ
•産業工場自動化
•分野バス サポート
•産業埋め込まれた計算
•ワイヤーで縛られた無線コミュニケーション・インフラストラクチャ
•テストおよび測定
•家電
DP83867IRRGZTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
