詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | トランシーバー |
|---|---|---|---|
| 議定書: | IEEE 802.3 | 運転者/受信機の数: | 2/2 |
| タイプの取付け: | 表面の台紙、水和性のフランク | データ転送速度: | 100Mbps |
| 電圧-供給: | 1.62V | 3.63V 1.155V | 実用温度: | -40°C | 125°C |
製品の説明

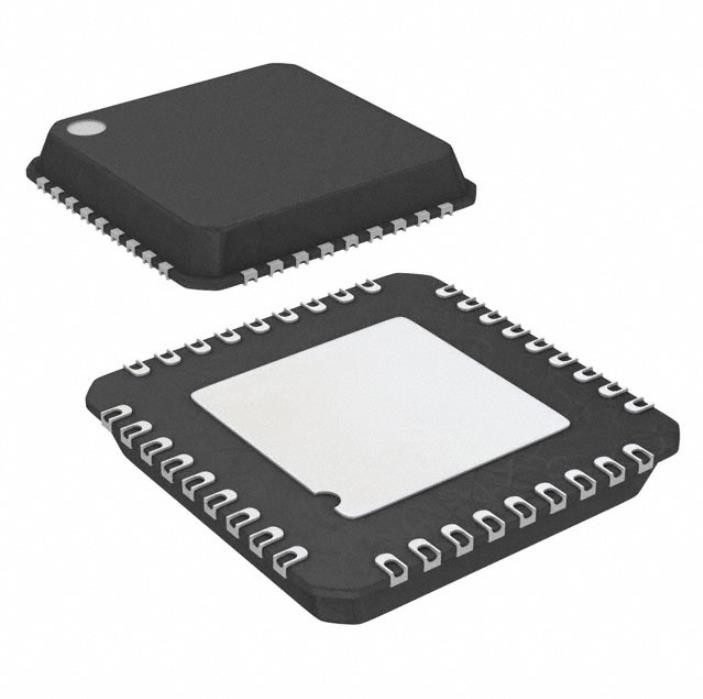

DP83TC811RWRNDRQ1 ワイヤレス Rf モジュール Ic トランシーバー 2/2 36vqfn
2/2 トランシーバー IEEE 802.3 36-VQFN (6x6)
仕様DP83TC811RWRNDRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| ドライバー、レシーバー、トランシーバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| タイプ | トランシーバー |
| プロトコル | IEEE 802.3 |
| ドライバー/レシーバーの数 | 2/2 |
| デュプレックス | - |
| データレート | 100Mbps |
| 電圧 - 電源 | 1.62V～3.63V |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装、濡れ性のある側面 |
| パッケージ・ケース | 36-VFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 36-VQFN (6x6) |
| 基本製品番号 | DP83TC811 |
の特徴DP83TC811RWRNDRQ1
• 100BASE-T1 – IEEE 802.3bw 準拠
– OPEN アライアンス認定済み
– BroadR-Reach および 100BASE-T1 PHY と相互運用可能
• 車載アプリケーション向けに AEC-Q100 認定:
– デバイス温度グレード 1: –40 °C ～ +125 °C 周囲動作温度
– デバイス HBM ESD 分類レベル 3A
– ピン 5 を除くすべてのピンに対するデバイス CDM ESD 分類レベル C5
– ピン 5 のデバイス CDM ESD 分類レベル C3
– デバイス IEC61000-4-2 ESD 分類レベル 4 (ピン 12 および 13): 8 kV 接触放電
• MAC インターフェイス: MII、RMII、RGMII
• VQFN、ウェッタブルフランクパッケージング
• IEEE 1588 SFDのサポート
• AVB/TSN の低送受信遅延
• 低有効電力動作: 230 mW
• 設定可能な I/O 電圧: 3.3 V、2.5 V、および 1.8 V
• 省電力機能:
– スリープ、スタンバイ、無効化
– ウェイクオンLAN (WoL)
• 診断ツールキット
– 信号品質表示 (SQI)
– タイムドメイン反射率測定法 (TDR)
– 静電気放電センサー
– 電圧センサー
- 温度センサー
– PRBS 内蔵セルフテスト
の応用DP83TC811RWRNDRQ1
• バックボーンネットワーク
• ゲートウェイとボディコントロール
• テレマティクス
環境および輸出の分類DP83TC811RWRNDRQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
