詳細情報 |
|||
| 運転者の数: | 2 | 電圧 - 供給: | 4.5V~5.5V |
|---|---|---|---|
| 論理の電圧- VIL、VIH: | 0.8V、2V | 現在-ピーク出力（源、流し）: | 500mA、500mA |
| 昇降時間 (種類): | 5ns、7ns | 動作温度: | -50°C | 150°C （TJ） |
| パッケージ/ケース: | 8-CDIP （0.300"、7.62mm） | 運転された構成: | 低側 |
| ハイライト: | SN55451BJG,500mA低い側面のゲートの運転者IC,8 CDIPの低い側面のゲートの運転者IC |
||
製品の説明

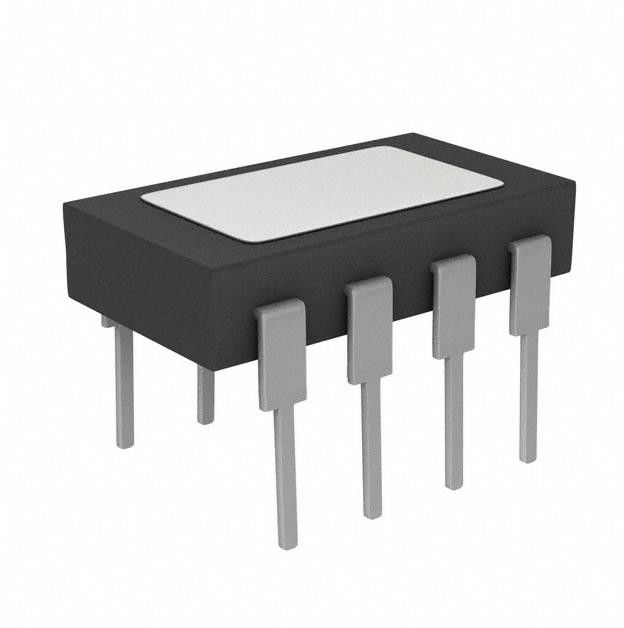

SN55451BJG トランジスタ出力オプトコップラーICGATE DRVRLow-SIDE 8CDIP
低側ゲートドライバーIC 逆 8-CDIP
仕様 SN55451BJG
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | トューブ |
| 製品の状況 | アクティブ |
| 駆動式構成 | 低面 |
| チャンネルタイプ | 独立 |
| 運転手数 | 2 |
| ゲートタイプ | - |
| 電圧 - 供給 | 4.5V~5.5V |
| 論理電圧 - VIL,HIV | 0.8V,2V |
| 電流 - ピーク出力 (源,シンク) | 500mA,500mA |
| 入力タイプ | 逆転する |
| 昇降時間 (種類) | 5n, 7n |
| 動作温度 | -50°C~150°C (TJ) |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 8CDIP (0.300",7.62mm) |
| 供給者のデバイスパッケージ | 8-CDIP |
| 基本製品番号 | SN55451 |
特徴についてSN55451BJG
• 300 mA まで使用可能
• 高電圧出力 30V まで
20Vで出力ロックアップなし (300mAを導いた後)
• 高速 切り替える
• オープン・コレクター出力
• 異なる用途のための回路の柔軟性
• TTL に対応するダイオード クラップ 入力
標準電源電圧
申請についてSN55451BJG
• 高速 ロジック バッファー
• 動力 的 な 動機
• ランプ ドライバー
• LED ドライバー
• ライン ドライバー
• 記憶 ドライブ
環境・輸出分類についてSN55451BJG
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 適用されない |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
