詳細情報 |
|||
| 電圧範囲: | 2ボルトから6ボルト | 出力: | 10のLSTTLの負荷 |
|---|---|---|---|
| 低い電力の消費: | 80-µA最高のICC | 典型的なtpd: | 13 ns |
| 低い入力電流: | 最高1つのµA | 供給電圧の範囲、VCC: | −0.5 Vから7 V |
| 入れられたクランプ流れ、IIK: | ±20 mA | 保管温度の範囲、Tstg: | −65°Cへの150°C |
製品の説明

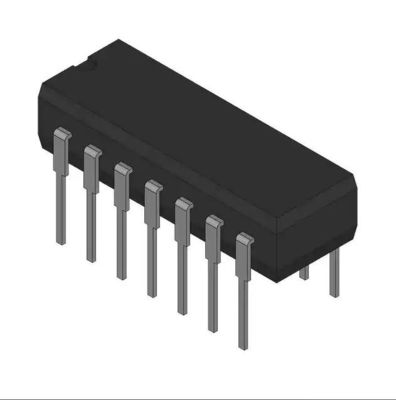

SNJ54HC393J カウンタIC エレメントビット DUAL 4-BIT BINARY COUNTE 5V
54HC393 デュアル 4 ビット バイナリ カウント
仕様 SNJ54HC393J
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| カウンター、ディバイダー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | * |
| パッケージ | バルク |
| 製品の状態 | アクティブ |
| 基本製品番号 | 54HC393 |
特徴のSNJ54HC393J
2V～6Vの広い動作電圧範囲
出力は最大 10 個の LSTTL 負荷を駆動可能
低消費電力、最大 80µA ICC
標準的な tpd = 13 ns
5Vで±4mA出力ドライブ
最大1μAの低入力電流
個別クロックを備えたデュアル 4 ビット バイナリカウンタ
各4ビットカウンタのダイレクトクリア
カウンタのパッケージ数を 50% 削減することでシステム密度を大幅に向上できる
説明のSNJ54HC393J
'HC393 デバイスには、2 つの個別の 4 ビットを実装するための 8 つのフリップフロップと追加のゲートが含まれています。
カウンターを単一のパッケージにまとめました。これらのデバイスは 2 つの独立した 4 ビット バイナリ カウンタで構成されます。
それぞれにクリア (CLR) 入力とクロック (CLK) 入力があります。Nビットバイナリカウンタを実装可能
各パッケージには、256 で除算する機能が備わっています。「HC393 デバイスは並列機能を備えています」
入力カウント周波数の約数をシステム タイミング信号として利用できるように、各カウンタ ステージからの出力を提供します。
環境および輸出の分類の SNJ54HC393J
| 属性 | 説明 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
