詳細情報 |
|||
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
|---|---|---|---|
| 機能: | パワー管理 | 電池化学: | リチウム イオン/ポリマー |
| 細胞の数: | 1 | 障害保護: | 温度に |
| インターフェイス: | Iの² C | 実用温度: | -40°C | 85°C （TA） |
製品の説明

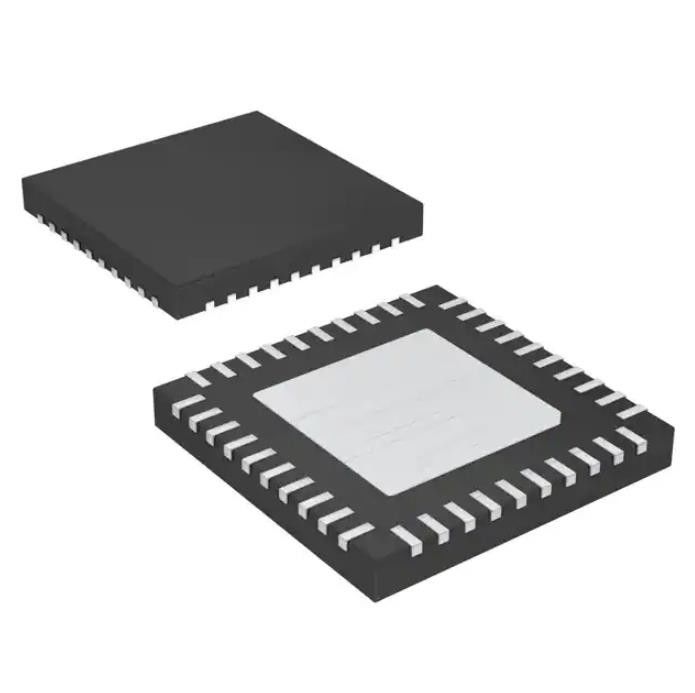

TPS650231RSBR 電源スイッチ IC IC Bat Pwr Mgmt リチウムイオン 1c 40wqfn
バッテリー電源管理IC リチウムイオン/ポリマー 40-WQFN（5x5）
仕様 TPS650231RSBR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| バッテリー管理 | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| 関数 | パワー管理 |
| 電池の化学 | リチウムイオン/ポリマー |
| セルの数 | 1 |
| 障害保護 | 過熱 |
| インターフェース | I²C |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 40-WFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 40-WQFN (5x5) |
| 基本製品番号 | TPS650231 |
の特徴TPS650231RSBR
• プロセッサ コア用 1.7A、90% 効率の降圧コンバータ (VDCDC1)
• 1.2A、最大 95% 効率のシステム電圧用降圧コンバータ (VDCDC2)
• メモリ電圧用の 0.8A、92% 効率の降圧コンバータ (VDCDC3)
• 30mA LDO およびリアルタイムクロック (VRTC) 用スイッチ
• 2×200mA汎用LDO
• プロセッサコアの動的電圧管理
• 2つのデジタル入力ピンを使用した事前選択可能なLDO電圧
• 外部から調整可能なリセット遅延時間
• バッテリーバックアップ機能
• 誘導コンバータ用の個別のイネーブルピン
• I 2C™ 互換シリアルインターフェイス
• 85μAの静止電流
• 低リップル PFM モード
• サーマルシャットダウン保護
• 40ピン、5mm × 5mm VQFN (RSB) または49ボール、3mm × 3mm DSBGA (YFF) パッケージで入手可能
アプリケーションのTPS650231RSBR
• スマートフォン
• ネットブックと MID
• ポータブルメディアプレーヤー
環境および輸出の分類TPS650231RSBR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
