詳細情報 |
|||
| プロダクト状態の適用: | 活動的 | 適用: | コントローラー、TFT LCD |
|---|---|---|---|
| 電圧-入力: | 2.7V | 5.8V | 出力の数: | 4 |
| 電圧-出力: | 倍数 | 実用温度: | -40°C | 85°C |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 24-VFQFNはパッドを露出した |
製品の説明

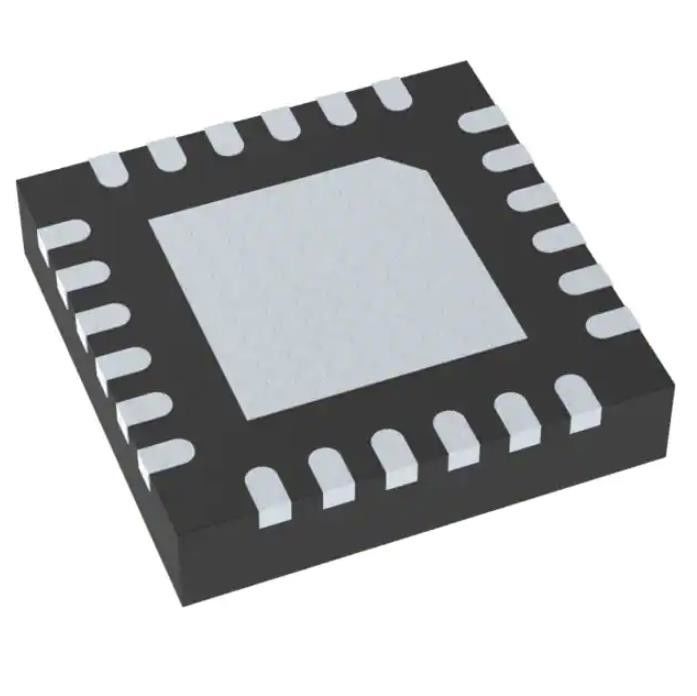

TPS65100RGERGの電源スイッチIC IC Reg Ctrlr Tft 4out 24vqfn
- コントローラー、TFT LCDの電圧安定器IC 4の出力24-VQFN （4x4）
TPS65100RGERGの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 特別な目的の調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 適用 | コントローラー、TFT LCD |
| 電圧-入力 | 2.7V | 5.8V |
| 出力の数 | 4 |
| 電圧-出力 | 倍数 |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 24-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 24-VQFN （4x4） |
| 基礎プロダクト数 | TPS65100 |
TPS65100RGERGの特徴
•2.7-Vへの5.8-Vは電圧範囲を入れた
•1.6 MHzは転換の頻度を固定した
•3独立した調節可能な出力
•倍力コンバーターは15までVWith 1%の出力電圧正確さの電圧VO1を出力した
•否定的な調整されたチャージ ポンプVO2
•正電荷ポンプVO3
•統合されたVCOMの緩衝
•事実上の同期変流機の技術のinBoostのコンバーター
•補助3.3-V線形調整装置のコントローラー
•内部柔らかい開始
•配列パワーで内部
•すべての出力（TPS65100/05）の故障検出
•故障検出無し（TPS65101）
•熱操業停止
•TSSOP-24およびVQFN-24PowerPAD™のパッケージで利用できる
TPS65100RGERGの適用
•TFT LCDはノートのために表示する
•TFT LCDはモニターのために表示する
•携帯用DVDプレイヤー
•タブレットのPC
•車のナビゲーション・システム
•産業表示
TPS65100RGERGの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
