詳細情報 |
|||
| 電圧-供給の実用温度: | 2.75V | 5.8V | 実用温度: | -40°C | 105°C |
|---|---|---|---|
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 48-VFQFNはパッドを露出した |
| 製造者装置パッケージ: | 48-VQFN （6x6） | 基礎プロダクト数: | TPS65217 |
| Mfr: | テキサス・インスツルメント | プロダクト状態: | 活動的 |
製品の説明

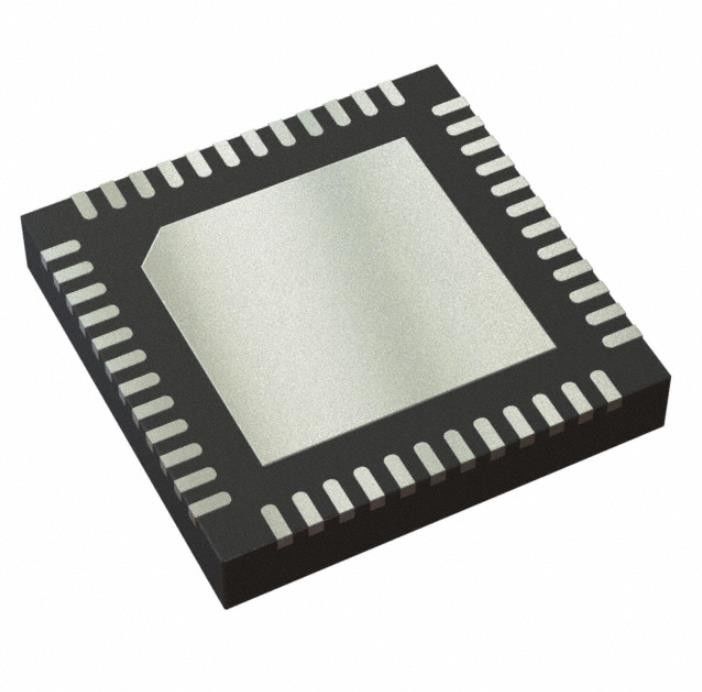

TPS65217CRSLRの電源スイッチIC IC Pmic BATT Pwr Syst 48vqfn
電池管理、表示（LEDの運転者）、手持ち型/モバイル機器、電源PMIC 48-VQFN （6x6）
TPS65217CRSLRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 専門にする力管理- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 適用 | 電池管理、表示（LEDの運転者）、手持ち型/モバイル機器、電源 |
| 現在-供給 | - |
| 電圧-供給 | 2.75V | 5.8V |
| 実用温度 | -40°C | 105°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 48-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 48-VQFN （6x6） |
| 基礎プロダクト数 | TPS65217 |
TPS65217CRSLRの特徴
•充電器および力道
–力道の2-A出力電流
–線形充電器;700 mA最高充満流れ
– 20-V耐久性があるUSBおよびAC入力
–熱規則、安全タイマー
–温度の感覚の入力
•軽減するコンバーター（DCDC1、DCDC2、DCDC3）
–統合された転換のFETsが付いている3軽減するコンバーター
– 2.25 MHzは頻度操作を固定した
–ライト負荷流れの省電力モード
– PWMモード2%の出力電圧正確さ
–最も低いドロップアウトのための100%の使用率
–コンバーターごとに静止典型的な15-µA
–不具にされた場合ひくべき受動の排出
•LDOの調整装置（LDO1、LDO2）
– 2調節可能なLDOs
DCDC3を追跡するために– LDO2は形成することができる
–典型的な15-µA静止流れ
•負荷スイッチ（LDO3、LDO4）
–ある場合もある2つの独立した負荷スイッチ
LDOsとして形成される
•WLEDの運転者
–内部的に制御を薄暗くするためのPWMを発生させた
– 38-Vオープン主導の保護
–それぞれ25 mAで10までのLEDsの2つの一連を支える
–内部低側の現在の流し
•保護
–不足電圧閉鎖および電池の欠陥のコンパレーター
– Always-On押しボタン式のモニター
–ハードウェア調整Pin
–パスワードによって保護されるI2Cは登録する
•インターフェイス
– I2Cインターフェイス（住所0x24）
–パスワード保護されたI2Cは登録する
TPS65217CRSLRの適用
•Sitara™ AM335xプロセッサ力
•携帯用ナビゲーション・システム
•計算を錠剤にしなさい
•5-V産業設備
TPS65217CRSLRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
