詳細情報 |
|||
| プロダクト状態の出力環境設定: | Digiキーで中断される | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 調節可能 | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 5.5V | 電圧-出力（分/固定されて）: | 0.8V |
| 電圧-出力（最高）: | 3.6V | 電圧ドロップアウト（最高）: | 0.16V @ 1.5A |
製品の説明

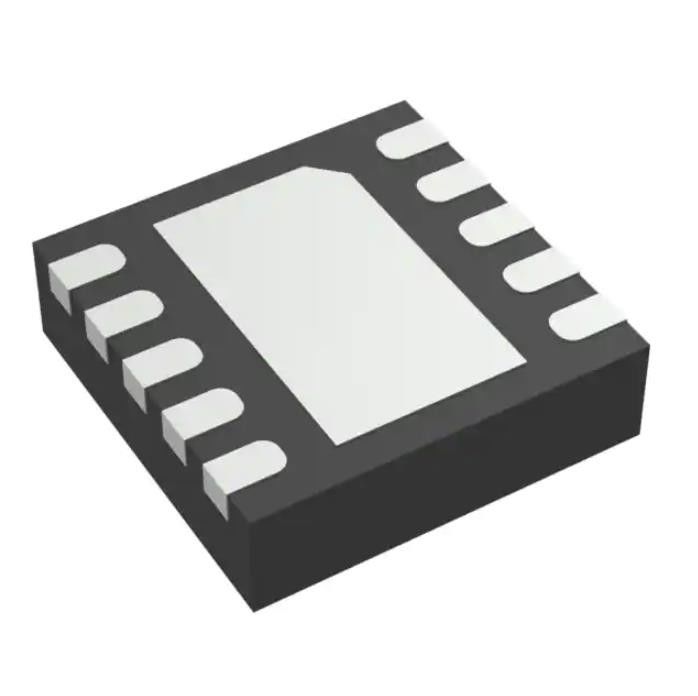

TPS74801DRCRG4電源スイッチIC IC Reg林Pos Adj 1.5a 10vson
線形電圧安定器ICの肯定的で調節可能な1出力1.5A 10-VSON （3x3）
TPS74801DRCRG4の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | Digiキーで中断される |
| 出力環境設定 | 陽性 |
| 出力タイプ | 調節可能 |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 5.5V |
| 電圧-出力（分/固定されて） | 0.8V |
| 電圧-出力（最高） | 3.6V |
| 電圧ドロップアウト（最高） | 0.16V @ 1.5A |
| 現在-出力 | 1.5A |
| PSRR | 50dB | 30dB （1kHz | 300kHz） |
| 制御特徴 | よく、柔らかい開始を可能にしなさい、動力を与えなさい |
| 記憶保護機構 | 流れに、温度上の、電圧閉鎖（UVLO）の下の短絡、 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 10-VFDFNはパッドを露出した |
| 製造者装置パッケージ | 10-VSON （3x3） |
| 基礎プロダクト数 | TPS74801 |
TPS74801DRCRG4の特徴
•VOUTの範囲:0.8ボルトから3.6ボルト
•超低いVINの範囲:0.8ボルトから5.5ボルト
•VBIASは2.7ボルト5.5ボルトまで及ぶ
•低いドロップアウト:1.5 A、VBIASで典型的な60 mV = 5ボルト
•力のよい（ページ）出力は供給の監視を可能にする
または他の供給に配列信号を提供する
•ライン、負荷および温度上の2%の正確さ
•プログラム可能なソフト開始は線形電圧開始を提供する
•VBIASはよい過渡応答の低いVIN操作を可能にする
•出力コンデンサーの≥ 2.2のμFが付いている馬小屋
•小さい、× 3 mm × 3 mmの1 mm VSON-10および5 mm × 5 mmのVQFN-20パッケージで利用できる
TPS74801DRCRG4の適用
•ネットワークによって付けられる貯蔵-企業
•棚サーバー
•ネットワーク・インタフェース カード（NIC）
•商人ネットワークおよびサーバーPSU
TPS74801DRCRG4の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
