詳細情報 |
|||
| プロダクト状態の出力環境設定: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 50V | 電圧-出力（分/固定されて）: | 5V |
| 電圧ドロップアウト（最高）: | 0.55V @ 50mA | 現在-出力: | 50mA |
製品の説明

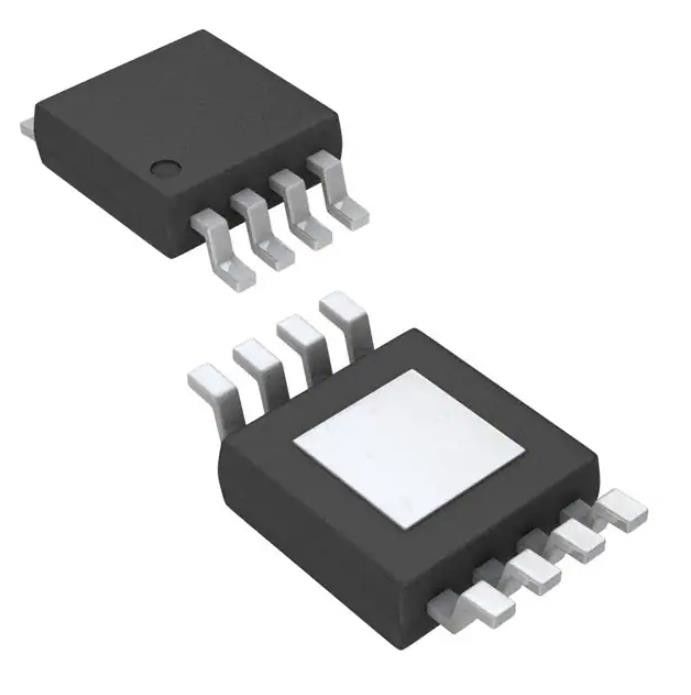

TPS79850QDGNRQ1電源スイッチIC IC Reg線形5v 50ma 8msop Pwr
線形電圧安定器ICの陽性は1出力50mA 8-HVSSOPを修理した
TPS79850QDGNRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 50V |
| 電圧-出力（分/固定されて） | 5V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.55V @ 50mA |
| 現在-出力 | 50mA |
| 現在-静止（I.Q.） | 80 µA |
| 現在-供給（最高） | 3.3 mA |
| PSRR | 65dB （120Hz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 流れに、温度上の、逆の極性 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-TSSOP、8-MSOP （0.118"、3.00mmの幅）はパッドを露出した |
| 製造者装置パッケージ | 8-HVSSOP |
| 基礎プロダクト数 | TPS79850 |
TPS79850QDGNRQ1の特徴
•自動車適用のために修飾される
•広い入れられた電圧範囲:3ボルトから50ボルト
•低い静止流れ:40 μA （典型的な）
•低いドロップアウトの電圧:300 mV （典型的な）
•出力電流:50 mA
•入れられた保護ダイオードは必要としなかった
•1.275ボルトからの28ボルトへの調節可能な出力
•操業停止の1-μA静止流れ
•1-μF出力コンデンサーが付いている馬小屋
•アルミニウム、タンタル、またはCeramicCapacitorsの馬小屋
•逆入力電池の保護
•逆の出力電流の流れの保護
•熱制限
•8 Pin MSOP-PowerPAD ICPackageで利用できる
TPS79850QDGNRQ1の適用
•Low-Current、高圧調整装置
•電池式システムのための調整装置
•電気通信
•Automotives
TPS79850QDGNRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
