詳細情報 |
|||
| 現在の電圧ドロップアウト（最高） -出力: | 0.14V @ 300mA | 現在-出力: | 300mA |
|---|---|---|---|
| 現在-静止（I.Q.）: | 15 µA | PSRR: | 65dB | 40dB （100Hz | 1MHz） |
| 制御特徴: | 、柔らかい開始可能にしなさい | 記憶保護機構: | 流れに、電圧閉鎖（UVLO）の下の温度上の、 |
| 実用温度: | -40°C | 125°C （TJ） | タイプの取付け: | 表面の台紙 |
| ハイライト: | 300ma線形電圧安定器IC,TPS7A2033PYCJR,300ma線形調整装置IC |
||
製品の説明

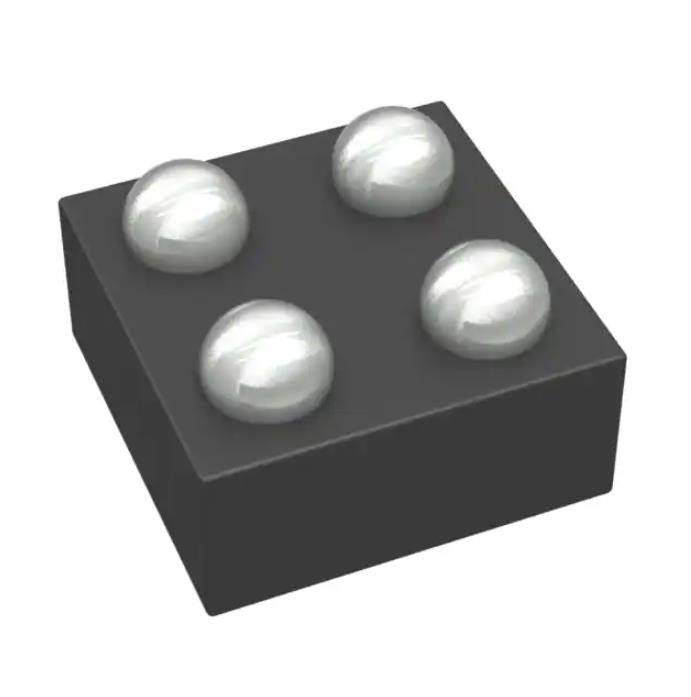

TPS7A2033PYCJRの電源スイッチIC 300 Maの超低騒音、低I.Q.、
線形電圧安定器ICの陽性は修理した1出力300mA 4-DSBGA （0.6x0.6）を
TPS7A2033PYCJRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 6V |
| 電圧-出力（分/固定されて） | 3.3V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.14V @ 300mA |
| 現在-出力 | 300mA |
| 現在-静止（I.Q.） | 15 µA |
| PSRR | 65dB | 40dB （100Hz | 1MHz） |
| 制御特徴 | 、柔らかい開始可能にしなさい |
| 記憶保護機構 | 流れに、電圧閉鎖（UVLO）の下の温度上の、 |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 4-BGA、DSBGA |
| 製造者装置パッケージ | 4-DSBGA （0.6x0.6） |
TPS7A2033PYCJRの特徴
•低い出力電圧騒音:7 μVRMS
–騒音バイパス コンデンサーは要求しなかった
•高いPSRR:1つのkHzの95 dB
•まさに低いI.Q.:6.5 μA
•入れられた電圧範囲:1.6 Vから6.0ボルト
•出力電圧範囲:0.8ボルトから5.5ボルト
•出力電圧許容:±1.5% （最高）
•まさに低いドロップアウト:
– 300 mAの140 mV （最高） （VOUT = 3.3 V）
– 300 mAの145 mV （最高） （VOUT = 3.3ボルト、DBV）
•低い侵入の流れ
•スマートpulldownを可能にしなさい
•1-µF最低の陶磁器の出力コンデンサーが付いている馬小屋
•パッケージ:
– 1 mm × 1 mm X2SON
– 0.616 mm × 0.616 mm DSBGA
– 2.90 mm × 1.60 mm SOT23-5
TPS7A2033PYCJRの適用
•Smartphonesおよびタブレット
•IPネットワーク カメラ
•携帯用医療機器
•スマートなメートルおよび分野の送信機
•モーター ドライブ
•Wearables
TPS7A2033PYCJRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 適当 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
