詳細情報 |
|||
| プロダクト状態の出力環境設定: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 調節可能 | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 50V | 電圧-出力（分/固定されて）: | 1.175V |
| 電圧-出力（最高）: | 48V | 電圧ドロップアウト（最高）: | 1.3V @ 50mA |
製品の説明

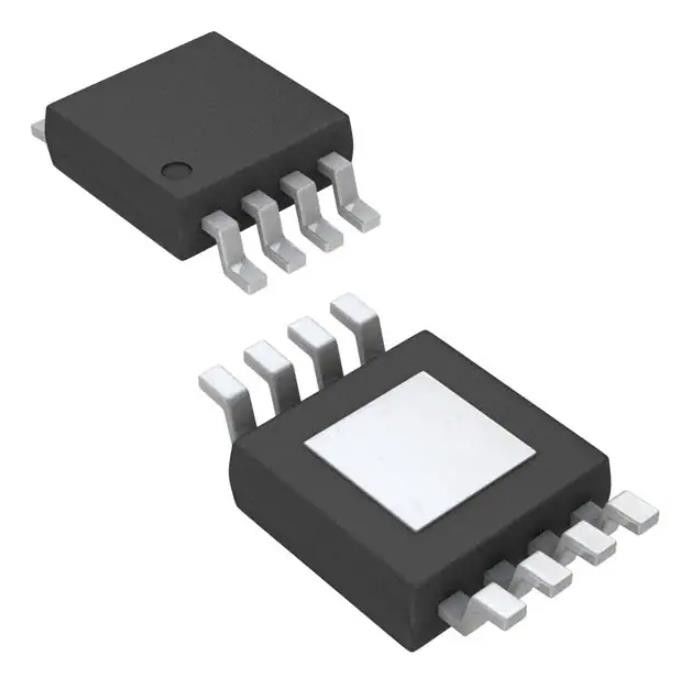

TPS7A4101DGNRの電源スイッチIC IC Reg林Pos Adj 50ma 8hvssop
線形電圧安定器ICの肯定的で調節可能な1出力50mA 8-HVSSOP
TPS7A4101DGNRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 調節可能 |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 50V |
| 電圧-出力（分/固定されて） | 1.175V |
| 電圧-出力（最高） | 48V |
| 電圧ドロップアウト（最高） | 1.3V @ 50mA |
| 現在-出力 | 50mA |
| 現在-静止（I.Q.） | 65 µA |
| PSRR | 65dB （100Hz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 流れに、電圧閉鎖（UVLO）の下の温度上の、 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-TSSOP、8-MSOP （0.118"、3.00mmの幅）はパッドを露出した |
| 製造者装置パッケージ | 8-HVSSOP |
| 基礎プロダクト数 | TPS7A4101 |
TPS7A4101DGNRの特徴
•広い入れられた電圧範囲:7ボルトから50ボルト
•正確さ:
–体言:1%
–ライン、負荷および温度に…:2.5%
•低い静止流れ:25 µA
•操業停止の静止流れ:4.1 µA
•最大出力の流れ:50 mA
•論理レベル互換性があるCMOSはPinを可能にする
•調節可能な出力電圧:約1.175ボルトから48ボルト
•陶磁器のコンデンサーが付いている馬小屋:
–入れられたキャパシタンス:≥ 1のµF
–出力キャパシタンス:≥ 4.7のµF
•ドロップアウトの電圧:290 mV
•作り付けの現在の限界および熱操業停止の保護
•パッケージ:高い熱性能HVSSOP-8 PowerPAD™
•実用温度範囲:– 40°Cへの125°C
TPS7A4101DGNRの適用
•マイクロプロセッサ、高圧トランジェントが付いている産業バスによって動力を与えられるマイクロ制御回路
•産業オートメーション
•電気通信Infrastrucure
•自動車
•LEDの照明
•バイアス電源
TPS7A4101DGNRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
