詳細情報 |
|||
| プロダクト状態の出力環境設定: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 調節可能（固定される） | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 6.5V | 電圧-出力（分/固定されて）: | 0.9V |
| 電圧-出力（最高）: | 5V | 電圧ドロップアウト（最高）: | 0.47V @ 2A |
製品の説明

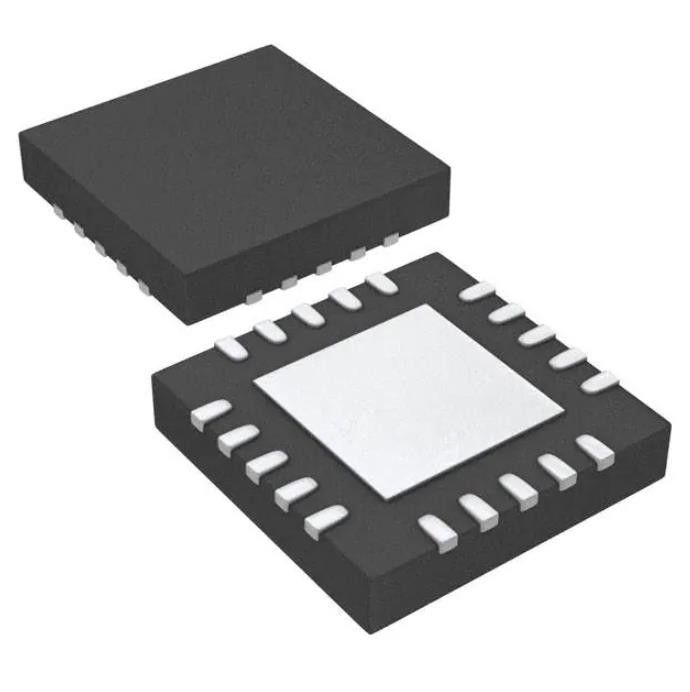

TPS7A7200RGWR 電源スイッチ IC Ic Reg Lin Pos Adj 2a 20vqfn
リニア電圧レギュレータ IC ポジティブ 可変（固定） 1 出力 2A 20-VQFN（5x5）
仕様 TPS7A7200RGWR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 調整可能(固定) |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 6.5V |
| 電圧 - 出力 (最小/固定) | 0.9V |
| 電圧 - 出力 (最大) | 5V |
| 電圧ドロップアウト (最大) | 0.47V @ 2A |
| 電流 - 出力 | 2A |
| 電流 - 静止時 (Iq) | 4mA |
| PSRR | - |
| 制御機能 | イネーブル、パワーグッド、ソフトスタート |
| 保護機能 | 過電流、過熱、低電圧ロックアウト (UVLO) |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 20-VQFN 露出パッド |
| サプライヤーデバイスパッケージ | 20-VQFN (5x5) |
| 基本製品番号 | TPS7A7200 |
の特徴TPS7A7200RGWR
• 低ドロップアウト電圧: 2 A で 180 mV
• VIN 範囲: 1.5 V ～ 6.5 V
• 設定可能な固定 VOUT 範囲: 0.9 V ～ 3.5 V
• 調整可能な VOUT 範囲: 0.9 V ～ 5 V
• 非常に優れた負荷およびライン過渡応答
• セラミック出力コンデンサによる安定性
• 1.5% の精度のオーバーライン、過負荷、および過熱
• プログラム可能なソフトスタート
• パワーグッド (PG) 出力
• 3mm × 3mm QFN-16 および 5mm × 5mmVQFN-20 パッケージ
アプリケーションのTPS7A7200RGWR
• ワイヤレス インフラストラクチャ: SerDes、FPGA、DSP™
• RF コンポーネント: VCO、ADC、DAC、LVDS
• セットトップボックス: アンプ、ADC、DAC、FPGA、DSP
・無線LAN、Bluetooth®
• PC とプリンター
• オーディオとビジュアル
環境および輸出の分類TPS7A7200RGWR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
