詳細情報 |
|||
| プロダクト状態の出力環境設定: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 調整装置の数: | 1 |
| 入る電圧- （最高）: | 40V | 電圧-出力（分/固定されて）: | 5V |
| 電圧ドロップアウト（最高）: | 0.8V @ 100mA | 現在-出力: | 150mA |
製品の説明

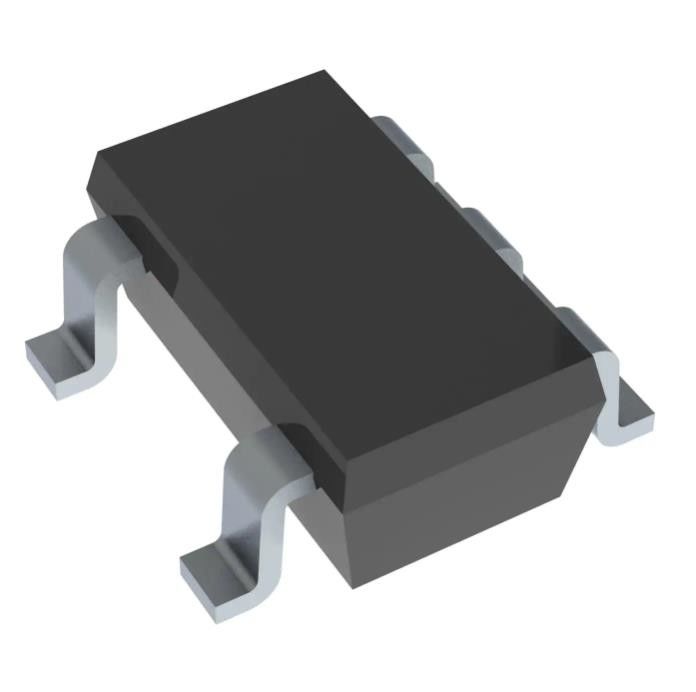

TPS7B6950DBVR 電源スイッチ IC Ic Reg リニア 5v 150ma Sot23-5
リニア電圧レギュレータ IC ポジティブ 固定 1 出力 150mA SOT-23-5
仕様 TPS7B6950DBVR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 修理済み |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 40V |
| 電圧 - 出力 (最小/固定) | 5V |
| 電圧 - 出力 (最大) | - |
| 電圧ドロップアウト (最大) | 0.8V @ 100mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止時 (Iq) | 25μA |
| PSRR | 60dB(100Hz) |
| 制御機能 | - |
| 保護機能 | 過電流、過熱、短絡、低電圧ロックアウト (UVLO) |
| 動作温度 | -40℃～105℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | SC-74A、SOT-753 |
| サプライヤーデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | TPS7B6950 |
の特徴TPS7B6950DBVR
• 4V～40Vの広いVI入力電圧範囲、最大45Vのトランジェントに対応
• 最大出力電流: 150 mA
• 低い静止電流 (IQ):
– 軽負荷時は標準値 15 µA
– 全温度下で最大 25 µA
• 負荷電流100mAで標準値450mVの低ドロップアウト電圧
• 最大10mVのラインレギュレーション
• 最大20mVのロード・レギュレーション
• 低ESRセラミック出力コンデンサ(2.2μF～100μF)による安定性
• 固定 3.3V および 5V 出力電圧オプション
• 統合された障害保護:
– サーマルシャットダウン
– 短絡保護
• パッケージ:
– 5ピンSOT-23パッケージ
– 4ピンSOT-223パッケージ
アプリケーションのTPS7B6950DBVR
• 電子メーター、水道メーター、ガスメーター
• 家電製品および白物家電
• 火災警報器、煙探知器
• 医療、健康、フィットネス用途
環境および輸出の分類TPS7B6950DBVR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
