詳細情報 |
|||
| 論理の電圧- VIL、VIH: | 0.7V、2.65V | 現在-ピーク出力（源、流し）: | 2A、2.5A |
|---|---|---|---|
| 入力タイプ: | 非逆になること | 最高高い側面の電圧- （ブートストラップ）: | 35V |
| 昇降時間 (種類): | 12ns、6ns | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | 低い側面のゲートの運転者IC,高い側面のゲートの運転者IC,NCP302155MNTWG |
||
製品の説明

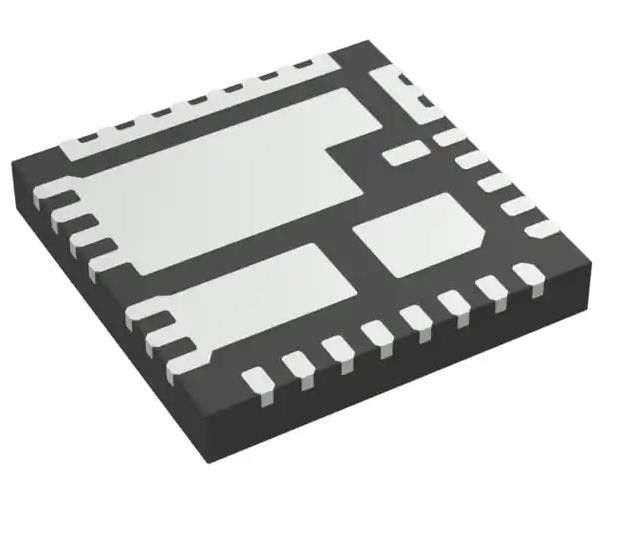

NCP302155MNTWG 高面または低面ゲートドライバIC 逆転しない 31-PQFN
ICGATE DRVR HI/LOW SIDE PQFN31 について
仕様 NCP302155MNTWG
| タイプ | 記述 |
| カテゴリー | ゲートドライバー |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&リール (TR) 切断テープ (CT) |
| 製品の状況 | アクティブ |
| 駆動式構成 | 高面または低面 |
| チャンネルタイプ | シングル |
| 運転手数 | 2 |
| ゲートタイプ | NチャネルMOSFET |
| 電圧 - 供給 | 4.5V~5.5V |
| 論理電圧 - VIL,HIV | 0.7V,2.65V |
| 電流 - ピーク出力 (源,シンク) | 2A,2.5A |
| 入力タイプ | 逆転しない |
| 高横電圧 - マックス (ブートストラップ) | 35V |
| 昇降時間 (種類) | 12n, 6n |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 31-PowerWFQFN |
| 供給者のデバイスパッケージ | 31-PQFN (5x5) |
| 基本製品番号 | NCP302155 |
特徴についてNCP302155MNTWG
• 55Aまでの平均電流に対応する
• 2 MHz まで の 周波数 で 切り替える 能力
• 3.3 V または 5 V PWM 入力に対応する
• 3レベルPWM入力に適切に反応する
3−レベルPWMでゼロクロス検出のオプション
• 内装ブートストラップダイオード
• 低電圧 ロックアウト
• Intel® パワーステート 4 をサポート
熱警告出力
• 熱停止
申請についてNCP302155MNTWG
• ノートPC,タブレットPC,ウルトラブック
• サーバーとワークステーション,V−コアおよび非V−コアDC−DC変換機
• デスクトップ・オール・イン・ワン・コンピュータ,V・コア・ノン・コアDC−DC変換機
• 高電流直流直流点変換器
• 小型型電圧調節器モジュール
環境・輸出分類についてNCP302155MNTWG
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
