詳細情報 |
|||
| 訳者のタイプ: | 電圧レベル | チャネル タイプ: | 二方向 |
|---|---|---|---|
| 電圧- VCCA: | 1.2 V | 3.3ボルト | 電圧- VCCB: | 1.8 V | 5.5ボルト |
| 回路の数: | 1 | 回路ごとのチャネル: | 2 |
| ハイライト: | 二方向の電圧レベルの訳者,2つのチャネルの電圧レベルの訳者,PCA9306DCTR |
||
製品の説明

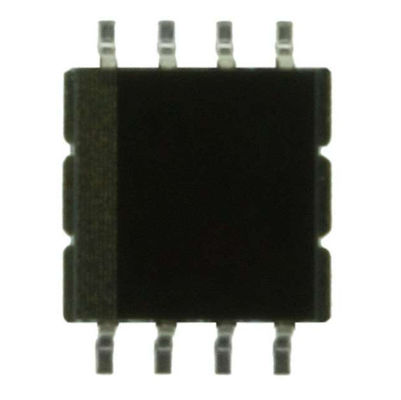

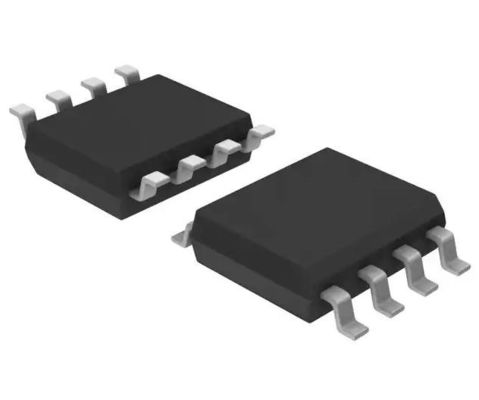

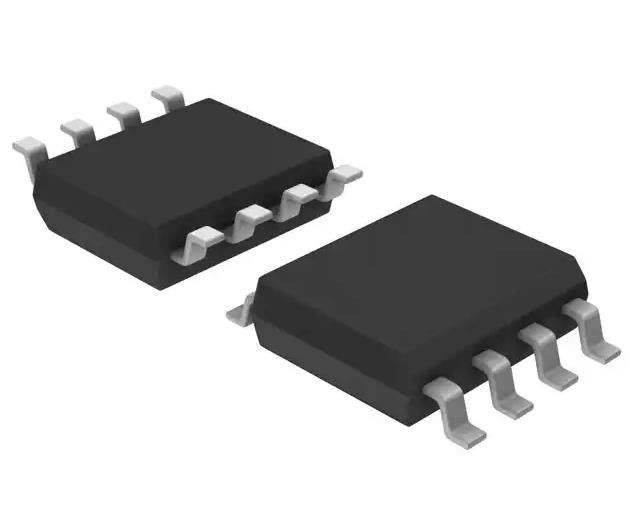

PCA9306DCTRの電圧レベルの訳者二方向の1つの回路2チャネルSM8
ICの訳者二方向SM8
PCA9306DCTRの指定
| タイプ | 記述 |
| 部門 | 訳者、水平なベルト寄せ |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 訳者のタイプ | 電圧レベル |
| チャネル タイプ | 二方向 |
| 回路の数 | 1 |
| 回路ごとのチャネル | 2 |
| 電圧- VCCA | 1.2 V | 3.3ボルト |
| 電圧- VCCB | 1.8 V | 5.5ボルト |
| 入力信号 | - |
| 出力信号 | - |
| 出力タイプ | プッシュ プル開いた下水管 |
| データ転送速度 | - |
| 実用温度 | -40°C | 105°C （TA） |
| 特徴 | 自動方向感知 |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-LSSOP、8-MSOP （0.110"、2.80mmの幅） |
| 製造者装置パッケージ | SM8 |
| 基礎プロダクト数 | PCA9306 |
PCA9306DCTRの特徴
•ミックス モードI2Cの適用のSDAおよびSCLラインのための2ビット二方向の訳者
•互換性があるI2CおよびSMBus
•1.5 ns標準モードおよび早くモードI2C装置および多数のコントローラー収容する最高の伝搬遅延よりより少し
•電圧レベルの翻訳をその間許可する
– 1.2-V VREF1および1.8-V、2.5-V、3.3-V、または5-V VREF2
– 1.8-V VREF1および2.5-V、3.3-V、または5-V VREF2
– 2.5-V VREF1および3.3-Vまたは5-V VREF2
– 3.3-V VREF1および5-V VREF2
•方向ピン無しで二方向の電圧翻訳を提供する
•入出力港間の低い3.5-Ωオン州の抵抗はより少ない信号のゆがみを提供する
•オープン下水管I2C入力/出力の港（SCL1、SDA1、SCL2およびSDA2）
•5-Vミックス モード信号操作を支える耐久性があるI2C入力/出力の港
•High-impedance SCL1、SDA1、SCL2およびSDA2ピンのためのEN =低速
•分離のための留置場なしの操作場合のEN =低速
•印刷されたcircuitboard跡の旅程の容易さのためのpinoutをFlow-through
•Latch-upの性能はJESD 78のクラスごとの100 mAをII超過する
•ESDの保護はJESD 22を超過する
– 2000-V人間ボディ モデル（A114-A）
– 1000-V満た装置モデル（C101）
PCA9306DCTRの適用
•I2C、SMBus、PMBus、MDIO、UART、低速SDIO、GPIOおよび他の2信号インターフェイス
•サーバー
•ルーター（電気通信の切り替え装置）
•パーソナル コンピュータ
•産業オートメーション
PCA9306DCTRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
