詳細情報 |
|||
| 運転者/受信機の数: | 4/0 | 電圧-供給: | 3V | 3.6V |
|---|---|---|---|
| タイプ: | 運転者 | タイプの取付け: | 表面の台紙 |
| 実用温度: | 0°C | 70°C （TJ） | パッケージ/場合: | 48-TFSOP (0.240インチ、幅6.10mm) |
| ハイライト: | 電子ICは部品を欠く,表面の台紙電子ICの破片,SN75LVDS84ADGGR |
||
製品の説明

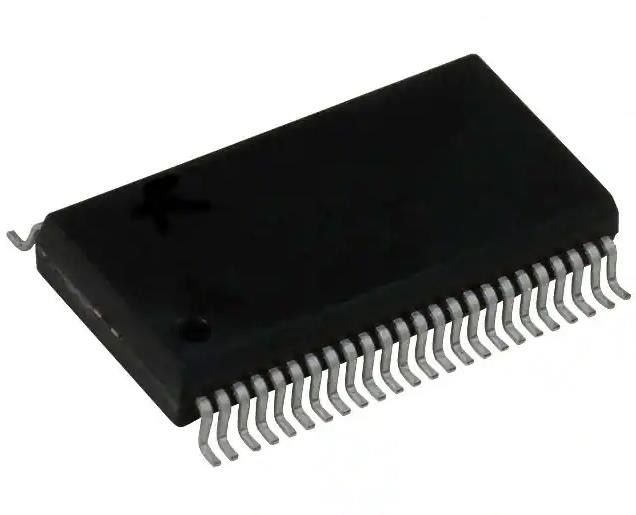

SN75LVDS84ADGGR ICの電子部品の運転者4/0 48TSSOP
1/1のトランシーバー半分のCANbus 8-SOIC
SN75LVDS84ADGGRの指定
| Mfr | テキサス・インスツルメント |
| シリーズ | FlatLink™ |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| タイプ | 運転者 |
| 議定書 | LVDS |
| 運転者/受信機の数 | 4/0 |
| 二重 | - |
| データ転送速度 | - |
| 電圧-供給 | 3V | 3.6V |
| 実用温度 | 0°C | 70°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 48-TFSOP （0.240"、6.10mmの幅） |
| 製造者装置パッケージ | 48-TSSOP |
| 基礎プロダクト数 | 75LVDS84 |
SN75LVDS84ADGGRの特徴
*毎秒の効率196まで，000,000バイトの21:3のデータ・チャネルの圧縮
*非常に低いEMと表示するためにコントローラーからのSVGA、XGA、またはSXGAのに適されてデータ伝送
* 20ミルの末端ピッチが付いている薄い収縮の小型輪郭のパッケージ（TSSOP）で包まれて
*不具にされたとき0.54 MW以下消費する
*広い段階ロックの入力周波数範囲:31のMHzから75のMHz
* PLLに必要な外的な部品無し
*出力はANSI EIA/TIA-644の標準の条件を満たすか、または超過する
* 50 kHz調節頻度の3%の中心広がりのSSCの追跡の機能
* SN75LVDS84およびNSCのDS90CF363A 3-V装置のための改良された取り替え
*自動車Q臨時雇用者で利用できる
高い信頼性の自動車適用
構成制御/印刷物サポート
自動車標準への資格
SN75LVDS84ADGGRの記述
SN75LVDS84AおよびSN65LVDS84AQ FlatLinkの送信機は単一の集積回路で3つの7ビット平行負荷連続シフト レジスタおよび4低電圧の差動シグナリング（LVDS）ライン・ドライバ含んでいる。これらの機能は片端接地LVTTLデータの21ビットが同期的にSN75LVDS82またはSN75LVDS82のような多用性がある受信機によってレシートのための3つ以上のbalanced-pairコンダクター、送信されるようにする。
SN75LVDS84ADGGRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
