詳細情報 |
|||
| 供給電圧（分） （v）: | 4.5V | 供給電圧（最高の） （v）: | 5.5V |
|---|---|---|---|
| チャネルの数: | 8 | IOL (最大) (mA): | 24 |
| 供給の流れ（最高） （µA）: | 46000 | IOH (最大) (mA): | -15 |
| 入れられたタイプ: | 両極 | 特徴: | 高速（tpd 10-50ns） |
| ハイライト: | 統合された電子ICの破片,8Ch電子ICの破片,SNJ54LS244FK |
||
製品の説明

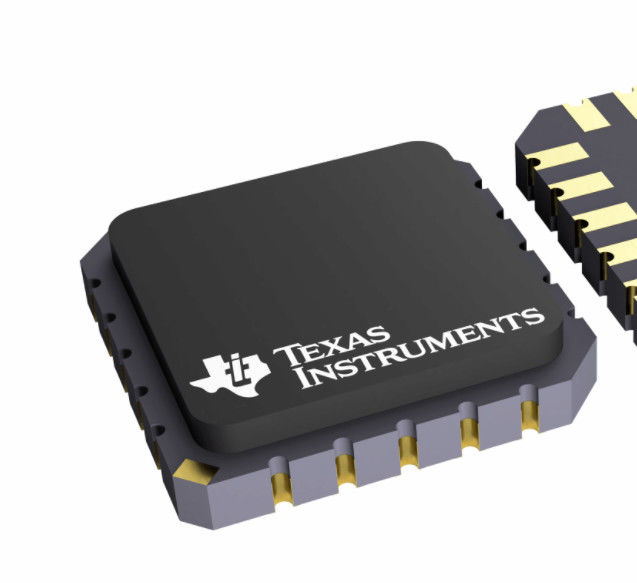

3州の出力軍8 CH 4.5Vが付いているSNJ54LS244FKの集積回路ICの破片
軍8 CH、3州の出力が付いている5.5-V両極緩衝への4.5-V
SNJ54LS244FKの指定
| 技術家族 | LS |
| 供給電圧（分） （v） | 4.5 |
| 供給電圧（最高の） （v） | 5.5 |
| チャネルの数 | 8 |
| IOL （最高） （mA） | 24 |
| 供給の流れ（最高） （µA） | 46000 |
| IOH （最高） （mA） | -15 |
| 入れられたタイプ | 両極 |
| 出力タイプ | 3州 |
| 特徴 | 高速（tpd 10-50ns） |
| 評価 | 軍 |
| 実用温度範囲（°C） | -55から125 |
SNJ54LS244FKの特徴
3.3-Vか2.5-V論理の入力と互換性がある2ボルトへの*Inputsの耐久性がある羽毛
5ボルトの15 nsの*Maximumのtpd
*3-Stateはドライブ バス路線を出力するか、または記憶アドレス・レジスタを緩衝する
*PNPの入力はDCのローディングを減らす
入力の*Hysteresisはノイズ マージンを改良する
SNJ54LS244FKの適用
•サーバー
•LED表示
•ネットワーク スイッチ
•電気通信の下部組織
•モーター運転者
•入力/出力のエキスパンダー
SNJ54LS244FKの概観
この装置は2つの4ビット緩衝として組織され、別の運転者は（G）の入力を出力可能にする。Gが低い時、
Aの入力からのYの出力への装置パス データ。Gが高いとき、出力は最高にある
インピーダンス国家。入力は3.3-Vか5-Vから装置運転することができる。この特徴はこの装置の使用を可能にする
混合された3.3-Vおよび5-Vシステム環境の訳者として。high-impedance州を力の間に保障するため
の上でプルアップの抵抗器を通して力が、GにVCC結ばれる;抵抗器の最小値はある
運転者のcurrent-sinking機能によって定められる。
