詳細情報 |
|||
| シリーズ: | 74AVCH | ロジックタイプ: | 翻訳トランシーバー |
|---|---|---|---|
| エレメント数: | 2 | エレメントごとにビット数: | 4 |
| 出力型: | 3 ステート | 現在-高い出力低い: | 12mA、12mA |
| 電圧 - 供給: | 1.2V | 3.6V | 動作温度: | -40°C ~ 85°C (TA) |
製品の説明

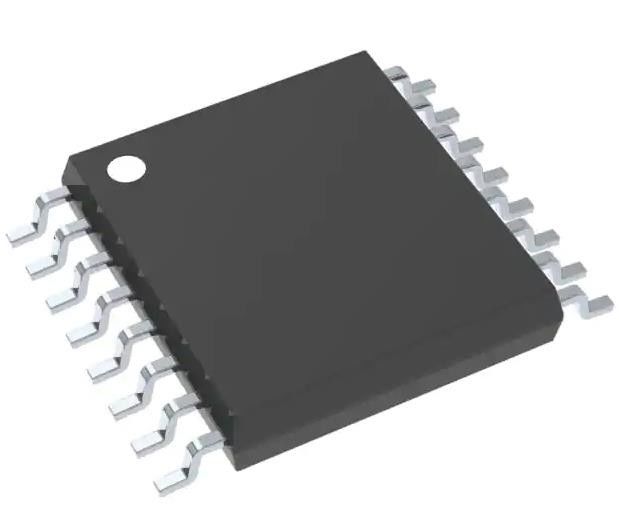

SN74AVCH4T245PWR 電子ICチップ 2つの要素で 1つの要素に2ビット 3つの状態
IC 翻訳 TXRX 3.6V 16TSSOP
仕様SN74AVCH4T245PWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74AVCH |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| ロジックタイプ | 翻訳トランシーバー |
| エレメント数 | 2 |
| エレメントごとにビット数 | 4 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 12mA 12mA |
| 電圧 - 供給 | 1.2V~3.6V |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-TSSOP |
| 基本製品番号 | 74AVCH4T245 |
特徴SN74AVCH4T245PWR
*制御入力 ViH/ViLレベルはVccA電圧に参照されます
* 完全に設定可能な二重レール設計により,各ポートは1.2Vから3.6Vの電源範囲全体で動作できます.
* I/Oは4.6V対応
* loff 部分的なパワーダウンモード操作をサポート
* バスのデータ入力保持は,外部の引き上げ/引き下げ抵抗の必要性を排除します
* 最大データレート
- 380 Mbps (1.8 Vから3.3 Vへの翻訳)
- 200 Mbps (<1.8 Vから3.3 Vへの翻訳)
- 200 Mbps (2.5Vまたは1.8Vに変換)
- 150 Mbps (1.5Vに変換)
- 100 Mbps (1.2Vに変換)
* ラッチアップ性能 100 mA を超える JESD 78 クラス ll
* ESD 保護は JESD を上回る
- 228000 V 人体モデル (A114-A)
- 200Vマシンモデル (A115-A)
- 1000V充電装置モデル (C101)
適用するSN74AVCH4T245PWR
* パーソナル電子機器
* 産業用
* エンタープライズ
* 通信
環境と輸出分類SN74AVCH4T245PWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
