詳細情報 |
|||
| 回路数: | 1 | 入力の数: | 3 |
|---|---|---|---|
| 電圧 - 供給: | 1.65V～5.5V | 現在-静止（最高）: | 10 µA |
| 現在-高い出力低い: | 32mA、32mA | 入れられた論理のレベル-低速: | 0.7V | 0.8V |
| 高い入れられた論理のレベル-: | 1.7V | 2V | 最大伝搬遅延 @ V、最大 CL: | 3.5ns @ 5V,50pF |
製品の説明

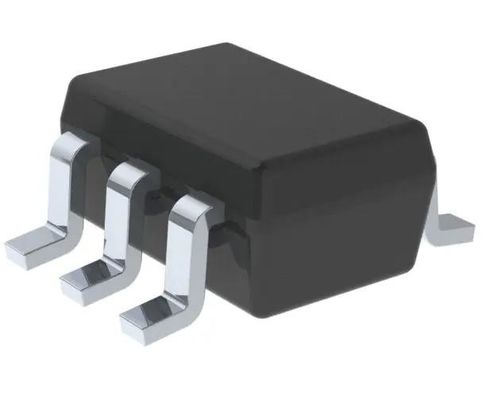

SN74LVC1G11DCKR AND 1チャネルSC-70-6のゲート電子ICチップ
ICゲートと1CH 3-INP SC70-6
仕様SN74LVC1G11DCKR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | ANDゲート |
| 回路数 | 1 |
| 入力数 | 3 |
| 特徴 | - |
| 電圧 - 供給 | 1.65V~5.5V |
| 電流 - 静止状態 (最大) | 10 μA |
| 電流 - 出力高,低 | 32mA,32mA |
| 入力論理レベル - 低い | 0.7V~0.8V |
| 入力論理レベル - 高 | 1.7V~2V |
| 最大増殖遅延 @ V,最大CL | 3.5ns @ 5V,50pF |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SC-70-6 |
| パッケージ/ケース | 6-TSSOP,SC-88,SOT-363 について |
| 基本製品番号 | 74LVC1G11 |
特徴SN74LVC1G11DCKR
•JESD 78 クラスII 単位で 100 mA を超えるロックアップ性能
• ESD 保護は JESD 22 を上回る
2000Vヒト体モデル (A114-A)
1000Vの充電装置モデル (C101)
• テキサス インストゥルメント NanoFreeTM パッケージで入手できます
• 5V VCC 動作をサポートする
• 入力 5.5 V までの電圧を受け入れます
■ 最大pdは4.1nsで3.3V
低電力消費,最大ICC10μA
・ ±24mA出力ドライブ 3.3V
•IOFFは部分的な電源停止モードをサポートします
詳細についてSN74LVC1G11DCKR
• AV 受信機
• DLP フロント プロジェクション システム
• デジタル 画像 フレーム
• デジタル ラジオ
• デジタル 静止 カメラ
• デジタル ビデオ カメラ (DVC)
• 組み込みPC
• 電子書籍
• イーサネット スイッチ
● GPS: 個人 的 な ナビゲーション 装置
• 携帯電話: スマートフォン
• 高速データ取得と生成
• 軍用: ラダー と ソナー
• モバイル インターネット デバイス
• ノートPCとネットブック
• ネットワーク 接続 ストレージ (NAS)
• パワーライン通信モデム
• サーバーのPSU
• STB,DVR,ストリーミング メディア
• スピーカー:USB
• タブレット: エンタープライズ
• ビデオ放送とインフラストラクチャ:拡張可能なプラットフォームとIPベースのマルチフォーマットトランスコダ
● ワイヤレス ヘッドセット,キーボード,マウス
環境と輸出分類SN74LVC1G11DCKR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
