詳細情報 |
|||
| ロジックタイプ: | シフトレジスタ | 出力型: | 三国から成った |
|---|---|---|---|
| エレメント数: | 1 | エレメントごとにビット数: | 8 |
| 機能: | 平行になるべき連続連続 | 電圧 - 供給: | 2V | 5.5V |
| 動作温度: | -40°C ~ 85°C | マウントタイプ: | 表面マウント |
製品の説明

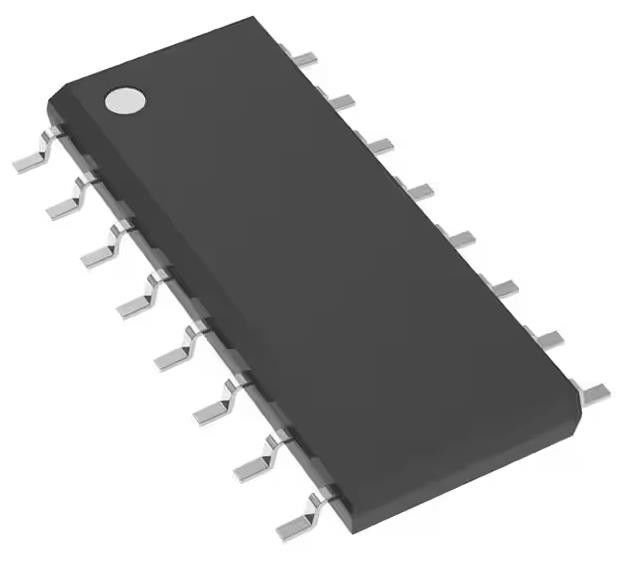

SN74LV595ADR レジスタ1要素8ビット16SOICを持つ電子ICチップ
IC 8ビット SHFT REG TRI-ST 16-SOIC
仕様SN74LV595ADR
| カテゴリー | 集積回路 (IC) |
| シフト レジスタ | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LV |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| ロジックタイプ | シフト レジスタ |
| 出力型 | トライステート |
| エレメント数 | 1 |
| エレメントごとにビット数 | 8 |
| 機能 | シリアルから並行,シリアル |
| 電圧 - 供給 | 2V~5.5V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | 74LV595 |
特徴SN74LV595ADR
• 2Vから5.5VのVCC操作
5Vで最大pd 7.1 ns
典型的なVOLP (output ground bounce) <0.8V VCC=3.3V,TA=25°Cで
典型のVOHV (出力VOH undershoot) > 2.3V VCC=3.3V,TA=25°C
• すべてのポートでミックスモード電圧操作をサポート
• 8 ビット シリアルイン パラレルアウトシフト
• Ioff は,ライブ 挿入,部分 停電 モード,バック ドライブ 保護 を サポート する
• シフトレジスタは直線をクリア
JESD 17 単位で 250 mA を超えたロックアップ性能
適用するSN74LV595ADR
• 生産拡大
• LEDマトリックス制御
• 7 段のディスプレイ制御
環境と輸出分類SN74LV595ADR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
