詳細情報 |
|||
| タッチスクリーン: | 抵抗4ワイヤー | 解像度 (ビット): | 12b |
|---|---|---|---|
| 電圧参照: | 内部 | 電圧 - 供給: | 2.2V | 5.25V |
| 電流 - 供給: | 780 μA | データインターフェース: | SPI |
| 動作温度: | -40°C ~ 105°C | マウントタイプ: | 表面マウント |
製品の説明

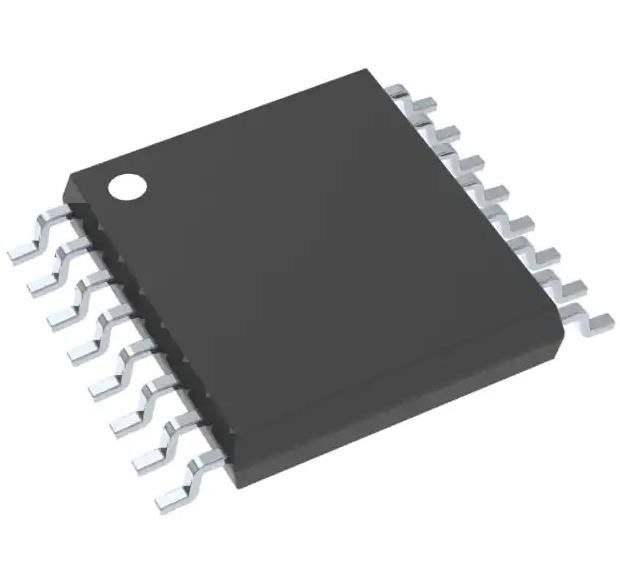

TSC2046IPWRタッチスクリーンコントローラ 4ワイヤーレジスティブ12b SPIインターフェイス 16-TSSOP
仕様TSC2046IPWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| データ取得 | |
| タッチスクリーンコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タッチスクリーン | 4 ワイヤレジスタ |
| 解像度 (ビット) | 12b |
| インターフェース | SPI |
| 基準電圧 | 内部 |
| 電圧 - 供給 | 2.2V~5.25V |
| 電流 - 供給 | 780 μA |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-TSSOP |
| 基本製品番号 | TSC2046 |
特徴 TSC2046IPWR
ADS7846と同じピノウット
2.2Vから5.25Vまでの操作
1.5Vから5.25VまでのデジタルI/O
内部の2.5V参照
直接電池測定 (0Vから6V)
チップ上の温度測定
触覚圧の測定
QSPIとSPIの3ワイヤーインターフェース
AUTO 停電
TSSOP-16,QFN-16,およびVFBGA-48パッケージで利用可能
適用する TSC2046IPWR
デジタルアシスタント
携帯型楽器
ポイント・オブ・セール・ターミナル
パジャース
タッチスクリーンモニター
携帯電話
環境と輸出分類TSC2046IPWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
