詳細情報 |
|||
| タイプ: | クラスD | 出力型: | 2チャネル（ステレオ） |
|---|---|---|---|
| 最高の出力電力xは@負荷を運ぶ: | 30W X 2 @ 8Ohm | 電圧 - 供給: | 4.5V | 26V |
| 特徴: | 差動入力、黙秘者、短絡および断熱システムの操業停止 | マウントタイプ: | 表面マウント |
| 動作温度: | -40°C ~ 85°C (TA) | 供給者のデバイスパッケージ: | 32-HTSSOP |
製品の説明

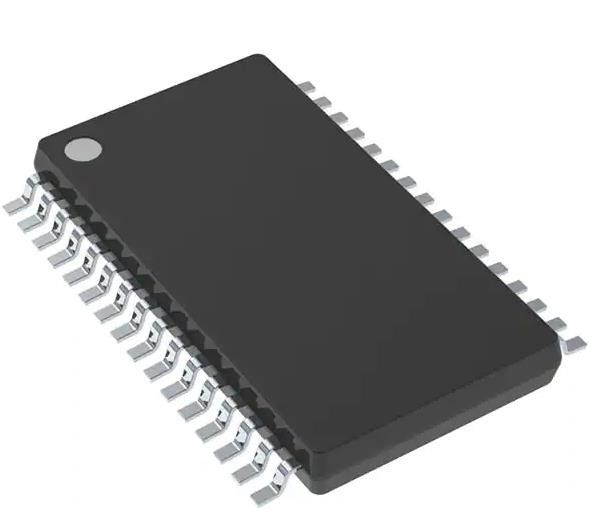

TPA3118D2DAPRアンプIC 2チャネル (ステレオ) Dクラス 32-HTSSOP
仕様TPA3118D2DAPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 音声増幅器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | スピーカーガードTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | クラスD |
| 出力型 | 2チャネル (ステレオ) |
| 最大出力 x チャネル @ 負荷 | 30W × 2 @ 8Ohm |
| 電圧 - 供給 | 4.5V~26V |
| 特徴 | 違い入力,ミュート,短回路,熱保護,シャットダウン |
| マウントタイプ | 表面マウント |
| 動作温度 | -40°C ~ 85°C (TA) |
| 供給者のデバイスパッケージ | 32-HTSSOP |
| パッケージ/ケース | 32-PowerTSSOP (0.240",6.10mm 幅) |
| 基本製品番号 | TPA3118 |
特徴 PCM5100APWR
複数の出力設定をサポートします.
2 × 50 W で 4Ω BTL 負荷で 21 V (TPA3116D2)
2 × 30 W で 24 V の 8Ω BTL 負荷 (TPA3118D2) に
2 × 15 W で 15 V の 8-Ω BTL 負荷 (TPA3130D2) に
• 幅広く電圧帯 4.5Vから26V
• 効率 的 な D 級 運用
◎ >90% の 電力 効率 と 低 の 怠り の 損失 が 結合 し て 熱槽 の サイズ を 大きく 減らす
進歩した調節システム
• 多重のスイッチング周波数
避けたり
マスターとスレーブの同期
〜 1.2MHz までのスイッチング周波数
●高PSRRを持つフィードバックパワーステージアーキテクチャは,PSUの要件を削減します
• プログラム できる 電力 制限
• 差異的・単一のインプット
• シングルフィルター モノ 配置 の ステレオ と モノ モード
• 単一 電源 部品 数を 減らす
• 超電圧,低電圧,超温度,DCDetect,およびエラー報告付きショート回路を含む統合自衛回路
• 熱力 強化 包装
DAD (32ピン HTSSOP パッドアップ)
DAP (32ピンのHTSSOP Pad Down)
周りの温度範囲は40°Cから85°C
適用する TPA3118D2DAPR
• ミニマイクロコンポーネント,スピーカーバー,ドック
• 販売後 自動車
• CRT テレビ
• 消費者向けオーディオアプリケーション
環境と輸出分類TPA3118D2DAPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
