詳細情報 |
|||
タイプ: | ファンアウトバッファー (配送) | 回路数: | 1 |
---|---|---|---|
インプット:アウトプット: | 1:03 | 差分 - 入力:出力: | いやいや |
インプット: | LVCMOS | 頻度 - 最大: | 250 MHz |
電圧 - 供給: | 2.3V~3.6V | 動作温度: | -40°C ~ 85°C |
製品の説明

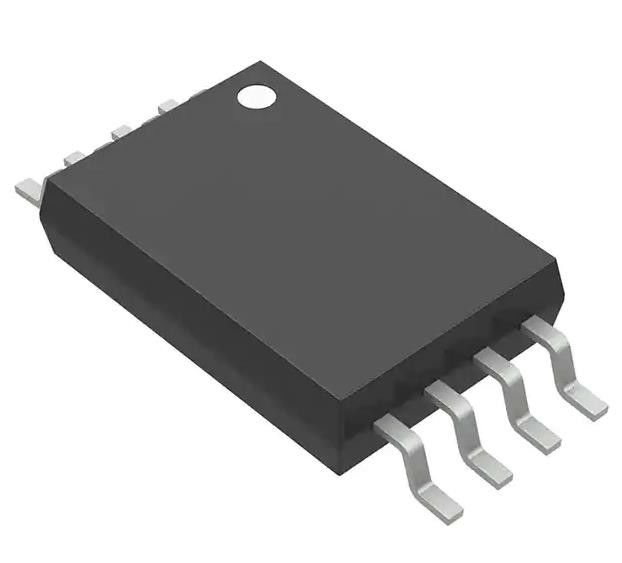

CDCLVC1103PWRクロックファナウットバッファ (配送) IC 1:3 250 MHz 8-TSSOP
仕様CDCLVC1103PWR
タイプ | 記述 |
カテゴリー | 集積回路 (IC) |
時計/タイミング | |
時計 バッファー 運転手 | |
Mfr | テキサス・インストラクション |
シリーズ | - |
パッケージ | テープ&ロール (TR) |
切断テープ (CT) | |
タイプ | ファンアウトバッファ (配布) |
回路数 | 1 |
インプット:アウトプット | 1:03 |
差分 - 入力:出力 | いやいや |
インプット | LVCMOS |
生産量 | LVCMOS |
頻度 - 最大 | 250 MHz |
電圧 - 供給 | 2.3V~3.6V |
動作温度 | -40°C ~ 85°C |
マウントタイプ | 表面マウント |
パッケージ/ケース | 8-TSSOP (0.173",4.40mm 幅) |
供給者のデバイスパッケージ | 8-TSSOP |
基本製品番号 | CDCLVC1103 |
特徴 CDCLVC1103PWR
• 高性能 1:21つ目は31つ目は41つ目は61つ目は81つ目は10, 1:12 LVCMOSクロックバッファファミリー
• ピン対ピン偏差が非常に低い < 50 PS
添加剤のジッターが非常に低い < 100 fs
●電源電圧: 3.3 V または 2.5 V
fmax = 250 MHz で 3.3 V で fmax = 180 MHz で 2.5 V で
• 動作温度範囲: 40°C から 85°C
• 8-, 14-, 16-, 20-, 24-ピン TSSOP パッケージ (全ピン対応) で利用可能
適用する CDCLVC1103PWR
一般用途通信,産業および消費者向けアプリケーション
環境と輸出分類CDCLVC1103PWR
ATRIBUTE について | 記述 |
RoHS 状態 | ROHS3 に準拠 |
湿度感度レベル (MSL) | 1 (無制限) |
REACH ステータス | REACH 影響を受けない |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
