詳細情報 |
|||
| タイプ: | ポール非絶縁モジュール | 出力数: | 1 |
|---|---|---|---|
| 電圧-出力1: | 0.6 | 5.5V | 電圧 - 入力 (分): | 2.95V |
| 電圧 - 入力 (最大): | 17V | 申請: | ITE （コマーシャル） |
| 現在-出力（最高）: | 10A | 動作温度: | -40°C ~ 85°C |
| 特徴: | OCP、OTP、UVLO | 効率性: | 94% |
製品の説明

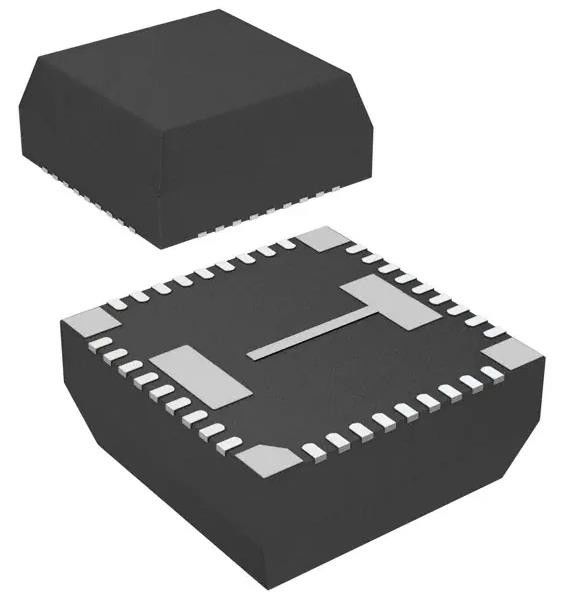

LMZ31710RVQT 隔離されていないPoLモジュール DCコンバーター 1 出力0.6 ~ 5.5V 10A
仕様LMZ31710RVQT
| タイプ | 記述 |
| カテゴリー | 電源 - 板に設置 |
| DCDC変換機 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SIMPLE SWITCHER® |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | 隔離されていないPoLモジュール |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 2.95V |
| 電圧 - 入力 (最大) | 17V |
| 電圧 - 出力 1 | 0.6 ~ 5.5V |
| 電圧 - 出力 2 | - |
| 電圧 - 出力 3 | - |
| 電流 - 出力 (最大) | 10A |
| 申請 | ITE (商業用) |
| 特徴 | OCP,OTP,UVLO |
| 動作温度 | -40°C ~ 85°C |
| 効率性 | 94% |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 42-BQFN モジュール |
| サイズ / 寸法 | 0.40"L x 0.40"W x 0.17"H (10.2mm x 10.2mm x 4.4mm) |
| 供給者のデバイスパッケージ | 42-B3QFN (10x10) |
| 制御機能 | アクティブハイ |
| 基本製品番号 | LMZ31710 |
特徴 LMZ31710RVQT
管理者:
• コンプリート・インテグレテッド・パワー・ソリューションは,小さな足跡を保持し,低プロフィールなデザインを可能にします
• 10mm × 10mm × 4.3mm パッケージ
LMZ31710とLMZ31704と互換性のあるピン
• 95% までの効率性
• エコモードTM / 軽負荷効率 (LLE)
幅広く出力電圧を0.6Vから5.5Vに調整し,1%の基準精度で
• 高電流の並行操作をサポート
• 選択可能な分割電源レールは,入力電圧を2.95Vまで低減します
• 調節可能 スイッチ 周波数 (200 kHz から 1.2 MHz)
• 外部 の 時計 に 同期 する
• 180° の非相時計信号 を 提供 する
• 調節可能 スロースタート
•出力電圧の配列化/追跡
• パワー出力は良好
• プログラム可能な低電圧ロック (UVLO)
• 過剰な電流と過熱防止
• バイアス前出力の起動
• 動作温度範囲: 40°Cから +85°C
• 熱性能向上: 13.3°C/W
• EN55022Bクラス排出量を満たす
統合されたシールドインダクタ
• WEBENCH® パワー デザイナーで LMZ31707 を使ってカスタム デザインを作成します
適用する LMZ31710RVQT
• ブロードバンドと通信インフラ
• 自動化検査と医療機器
• コンパクト PCI / PCI エクスプレス / PXI エクスプレス
• DSP と FPGA のロードポイントアプリケーション
環境と輸出分類LMZ31710RVQT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
