詳細情報 |
|||
| 軸: | シングル | 出力型: | アナログ電圧 |
|---|---|---|---|
| 範囲の感知: | ±73mT | 電圧 - 供給: | 2.5V | 38V |
| 電流 - 供給量 (最大): | 3.6mA | 現在-出力（最高）: | 2.3mA |
| 帯域幅: | 20KHZ | 動作温度: | -40°C ~ 125°C (TA) |
製品の説明

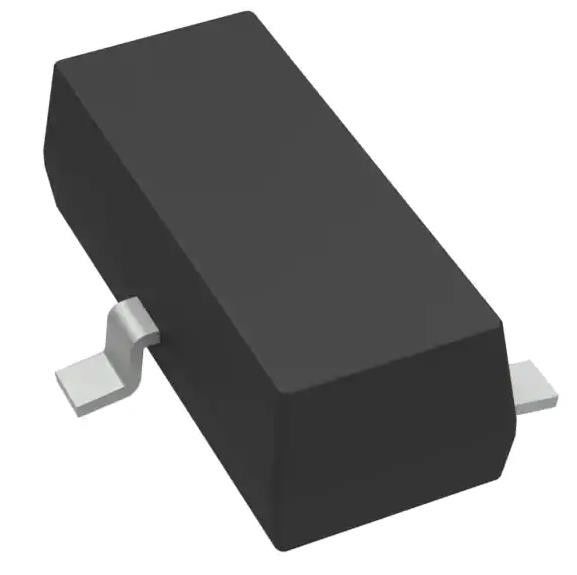

DRV5013ADQDBZR デジタルスイッチ ロッチ オープン ドレインホール 効果 SOT-23-3
仕様DRV5053OAQDBZR
| タイプ | 記述 |
| カテゴリー | センサー,トランスデューサー |
| 磁気センサー | |
| 線形,コンパス (IC) | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | ハール効果 |
| 軸 | シングル |
| 出力型 | アナログ電圧 |
| 検出範囲 | ±73mT |
| 電圧 - 供給 | 2.5V~38V |
| 電流 - 供給量 (最大) | 3.6mA |
| 電流 - 出力 (最大) | 2.3mA |
| 決議 | - |
| 帯域幅 | 20kHz |
| 動作温度 | -40°C ~ 125°C (TA) |
| 特徴 | 温度 補償 |
| 供給者のデバイスパッケージ | SOT-23-3 |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 基本製品番号 | DRV5053 |
特徴 DRV5053OAQDBZR
• 線形出力ホールセンサー
• 温度 に 優れている 安定性
温度上での敏感度 ±10%
● 高感度オプション:
¥ ¥11 mV/mT (OA,図17参照)
¥¥23 mV/mT (PA)
¥¥45 mV/mT (RA)
90 mV/mT (VA)
〜 +23 mV/mT (CA)
+45 mV/mT (EA)
• 幅広い電圧範囲に対応する
¥ 2.5Vから38V
外部レギュレーター不要
• 広範囲の動作温度
TA=40〜125°C (Q,図17参照)
• 増幅された出力段階
◎2.3mAのシンク,300μAの源
•出力電圧:0.2Vから約1.8V
B = 0 mT,OUT = 1 V
速速電源: 35 μs
• 小さいパッケージと足跡
表面マウント3ピンSOT-23 (DBZ)
• 2.92 mm × 2.37 mm
透孔型3ピン型TO-92 (LPG)
• 4.00 mm × 3.15 mm
■ 保護装置:
逆電源保護 (最大22V)
40V までの負荷放出に対応する
◎出力短回路防止
輸出電流の制限
適用する DRV5053OAQDBZR
• 流量計
• 停泊 調整
• 振動 の 修正
• 減圧器 の 制御
環境と輸出分類DRV5053OAQDBZR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
