詳細情報 |
|||
| 機能: | 増大する | 出力構成: | ポジティブ |
|---|---|---|---|
| トポロジー: | 倍力 | 出力型: | 固定 |
| 出力数: | 1 | 電圧 - 入力 (分): | 0.7V |
| 電圧 - 入力 (最大): | 5.5V | 電圧 - 出力 (分/固定): | 3.6V |
| 電流 - 出力: | 800mA （スイッチ） | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | TPS610995DRVR,TPS610995DRVR ブースト・スイッチング・レギュレーターIC |
||
製品の説明

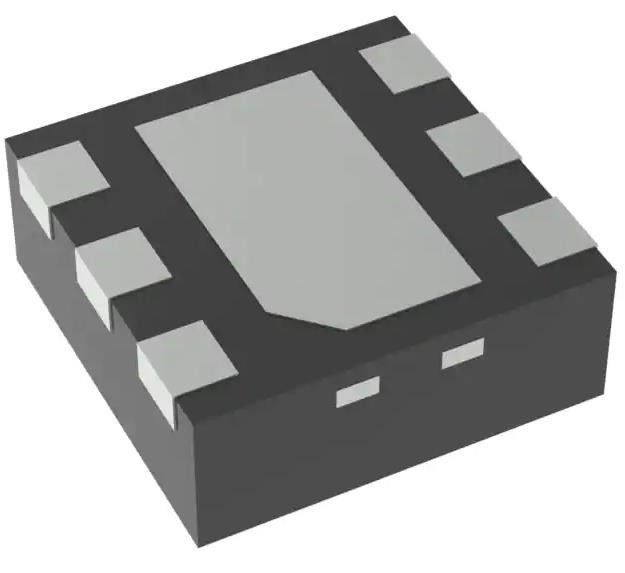

TPS610995DRVR ブーストスイッチングレギュレーターIC ポジティブ固定 3.6V 1 輸出 800mA
仕様TPS610995DRVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップアップ |
| 出力構成 | ポジティブ |
| トポロジー | 増強する |
| 出力型 | 固定 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 0.7V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 3.6V |
| 電圧 - 出力 (最大) | - |
| 電流 - 出力 | 800mA (スイッチ) |
| 周波数 - 切り替える | - |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6 WDFN 露出パッド |
| 供給者のデバイスパッケージ | 6つ目のWSON (2x2) |
| 基本製品番号 | TPS610995 |
特徴 TPS610995DRVR
超低IQのVUTピンに
• 400nA 超低IQ VINピンに
■ 0.7Vから5.5Vまでの稼働電圧
• 1.8Vから5.5Vの調整可能な出力電圧
• 固定出力電圧版が利用可能
• スイッチのピーク電流の限界は最低0.8A
• ダウンモードで制御された出力電圧
• 切断時 の 真の 切断
固定出力電圧版では10μAの負荷で最大75%の効率
10mA から 300mA の負荷から 93% の効率まで
• 6ボールの1.23mm × 0.88mm WCSPパッケージと2mm × 2mm WSONパッケージ
• WEBENCH® パワー デザイナーで TPS61099x を使ってカスタム デザインを作成します
適用する TPS610995DRVR
• メモリ LCD バイアス
• 光学 心拍数モニター LED バイアス
• ウェアラブル アプリケーション
• 低電力 の ワイヤレス アプリケーション
• 携帯製品
• バッテリー 駆動 システム
環境と輸出分類TPS610995DRVR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
