詳細情報 |
|||
| インターフェース: | シリアル | 申請: | 一般目的 |
|---|---|---|---|
| 電流 - 出力: | 1.5a | 電圧 - 供給: | 8V | 32V |
| 電圧 - 負荷: | 8V | 32V | 動作温度: | -40°C | 150°C （TJ） |
| マウントタイプ: | 表面マウント | パッケージ/ケース: | 48-TFSOP（0.240インチ、幅6.10mm）露出パッド |
| ハイライト: | DRV8823DCAR,DRV8823DCAR モータードライバー パワーIC,双極モータードライバーIC |
||
製品の説明

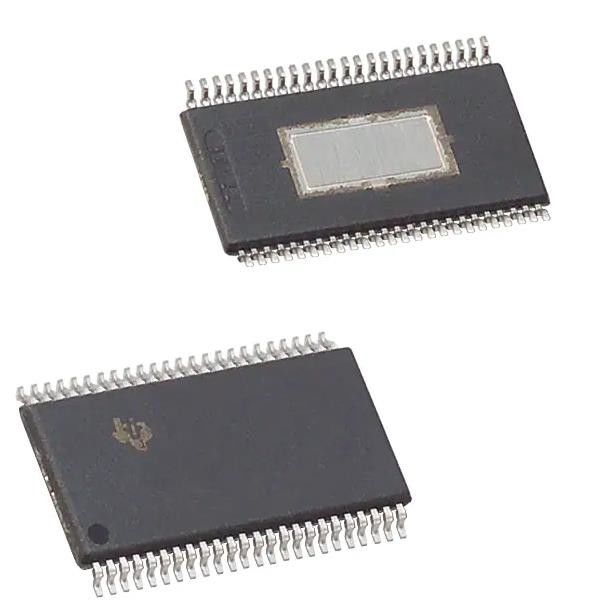

DRV8823DCAR 双極モータードライバー パワー MOSFET シリアル 48-HTSSOP
仕様DRV8823DCAR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| モーター運転手,制御者 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| モータータイプ - ステップパー | 双極性 |
| モータータイプ - AC,DC | ブラシ付きDC |
| 機能 | ドライバー - 完全統合,制御とパワーステージ |
| 出力構成 | ハーフブリッジ (8) |
| インターフェース | シリアル |
| テクノロジー | パワー MOSFET |
| ステップ解析 | - |
| 申請 | 一般的な目的 |
| 電流 - 出力 | 1.5A |
| 電圧 - 供給 | 8V~32V |
| 電圧 - 負荷 | 8V~32V |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-TFSOP (0.240",6.10mm 幅) 露出パッド |
| 供給者のデバイスパッケージ | 48-HTSSOP |
| 基本製品番号 | DRV8823 |
特徴 DRV8823DCAR
* 4つのHブリッジを持つPWMモータードライバー
- 2つのステップモーター,1つのステップモーターと2つのDCモーター,または4つのDCモーターを駆動します
- ローリングあたり最大1.5A電流
- 抵抗が低い
- プログラム可能な最大回転電流
- 3ビットの回転電流制御は,8つの電流レベルまで
- 選択可能な緩慢または混合分解モード
* 8Vから32Vの電源電圧範囲
*ゲートドライブのための内部充電ポンプ
*内蔵3.3V参照
* シリアルデジタル制御インターフェース
* 低電圧,高温,高電流の発生から完全に保護されています
* 熱強化された表面マウントパッケージ
適用する DRV8823DCAR
• 印刷 機
• スキャナー
• オフィス 自動 機械
● ギャンブル マシン
• 工場 自動化
• ロボット
環境と輸出分類DRV8823DCAR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
