詳細情報 |
|||
| 測定用: | DC | センサータイプ: | ハール効果 オープンループ |
|---|---|---|---|
| 電流 - 感知: | 100A | チャンネル数: | 1 |
| 生産量: | Ratiometric,電圧 | 敏感性: | 40mV/A |
| 頻度: | DC | 120kHz | 線形性: | ±1.25% |
| ハイライト: | ACS758LCB-100U,ACS758LCB-100U 電流センサーIC |
||
製品の説明

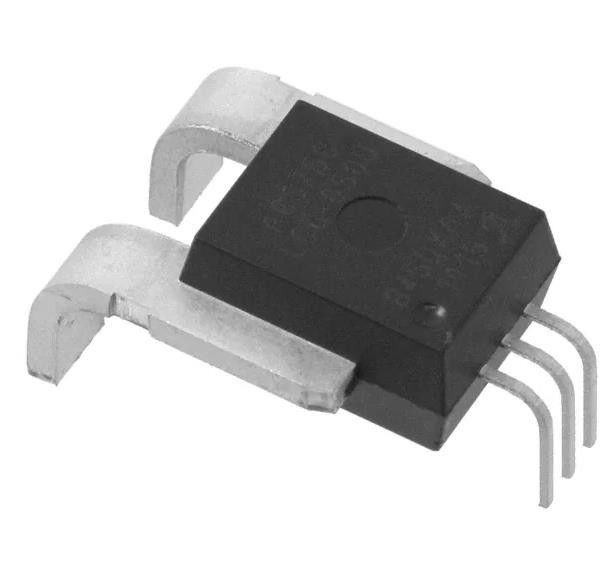

ACS758LCB-100U 電流センサー 100A 1チャネルホール効果 オープンループ 一方向5CB
仕様 ACS758LCB-100U
| タイプ | 記述 |
| カテゴリー | センサー,トランスデューサー |
| 電流センサー | |
| Mfr | アレグロ マイクロシステムズ |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | トューブ |
| 測定用 | DC |
| センサータイプ | ハール効果 オープンループ |
| 電流 - 感知 | 100A |
| チャンネル数 | 1 |
| 生産量 | Ratiometric,電圧 |
| 敏感性 | 40mV/A |
| 頻度 | DC ~ 120kHz |
| 線形性 | ±1.25% |
| 精度 | ±2.4% |
| 電圧 - 供給 | 3V~5.5V |
| 応答時間 | 4μs |
| 電流 - 供給量 (最大) | 13.5mA |
| 動作温度 | -40°C ~ 150°C |
| 極化 | 一方向 |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 5-CB 形状の鉛,PFF |
| 供給者のデバイスパッケージ | 5-CB モジュール |
| 基本製品番号 | ACS758 |
仕様ACS758LCB-100U
• 独自の増幅器とフィルター設計技術による業界トップレベルの騒音性能
• 統合されたシールドは,高dV/dt信号により,電流導体からダイへの容量結合を大幅に削減します.
高端高電圧アプリケーションでオフセット漂流を防止する
• 温度の上昇とオフセットトリミングによる総出力誤差の改善
• 装着が容易な小型のパッケージ
• 高度な信頼性のためのモノリシックホールIC
• 超低電源損失:100 μΩ 内導体抵抗
• 高電圧システムにおける高側電流検出に利用できる
• AEC-Q100 資格
導入についてACS758LCB-100U
AllegroTM ACS758型電流センサーICは,交流電流または直流電流の検出のための経済的で正確なソリューションを提供します.典型的なアプリケーションには,モーター制御,負荷検出および管理,電源と直流から直流への変換制御インバーター制御と 過電源故障検出
環境と輸出分類ACS758LCB-100U
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
