詳細情報 |
|||
| 流出電圧から源電圧 (Vdss): | 200V | 電流 - 連続流出 (Id) @ 25°C: | 34A （Tc） |
|---|---|---|---|
| 駆動電圧 (最大Rdsオン,最小Rdsオン): | 10V | Rdsオン (最大) @ Id, Vgs: | 32mOhm @ 34A, 10V |
| Vgs(th) (最大) @ Id: | 4V @ 90µA | ゲート充満（（最高） Qg） @ Vgs: | 29 nC @ 10 V |
| Vgs (最大): | ±20V | 入れられたキャパシタンス（（最高） Ciss） @ Vds: | 2350 pF @ 100 V |
| ハイライト: | IPP320N20N3GXKSA,IPP320N20N3GXKSA モスフェットIC,NチャネルMOSFETIC |
||
製品の説明

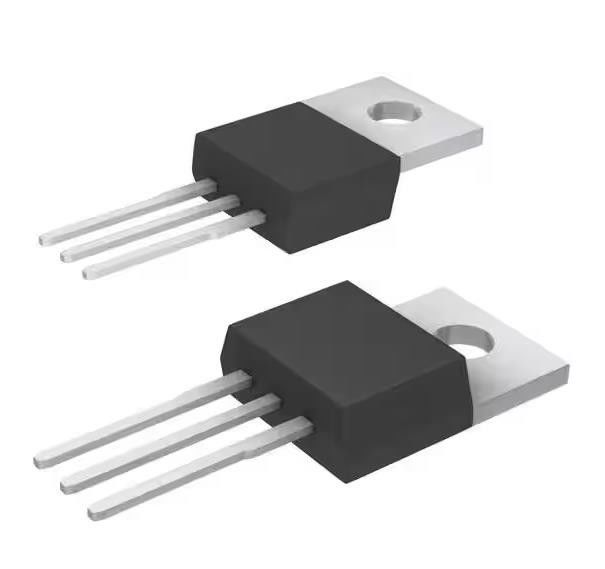

IPP320N20N3GXKSA Nチャネル 200 V 34A (Tc) 136W (Tc) 穴を通る PG-TO220-3
仕様 IPP320N20N3GXKSA
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| FET,MOSFET | |
| シングルFET,MOSFET | |
| Mfr | インフィニオン・テクノロジーズ |
| シリーズ | オプティモスTM |
| パッケージ | トューブ |
| FETタイプ | Nチャンネル |
| テクノロジー | MOSFET (金属酸化物) |
| 流出電圧から源電圧 (Vdss) | 200V |
| 電流 - 連続流出 (Id) @ 25°C | 34A (Tc) |
| 駆動電圧 (最大Rdsオン,最小Rdsオン) | 10V |
| Rdsオン (最大) @ Id, Vgs | 32mOhm @ 34A, 10V |
| Vgs(th) (最大) @ Id | 4V @ 90μA |
| ゲートチャージ (Qg) (最大) @ Vgs | 29 nC @ 10 V |
| Vgs (最大) | ±20V |
| 入力容量 (Ciss) (最大) @ Vds | 2350 pF @ 100 V |
| FET 特徴 | - |
| 電力消耗 (最大) | 136W (Tc) |
| 動作温度 | -55°C~175°C (TJ) |
| マウントタイプ | 穴を抜ける |
| 供給者のデバイスパッケージ | PG-TO220-3 |
| パッケージ/ケース | TO-220-3 |
| 基本製品番号 | IPP320 |
仕様IPP320N20N3GXKSA
• Nチャネル,正常レベル
• 優れたゲート料金 × R DS (オン) 製品 (FOM)
抵抗が非常に低い R DS (オン)
• 175 °C の作業温度
• Pb のない鉛塗装; RoHS に準拠
■ JEDEC1) に基づいて対象アプリケーションに適格
• IEC61249-2-21 に基づくハロゲンフリー
• 高周波スイッチと同期直線に最適
環境と輸出分類IPP320N20N3GXKSA
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
