詳細情報 |
|||
| ロジックタイプ: | インバーター | 回路数: | 6 |
|---|---|---|---|
| 入力数: | 6 | 特徴: | シュミットトリガー |
| 電圧 - 供給: | 2V | 6V | 電流 - 静止状態 (最大): | 2 µA |
| 電流 - 出力高,低: | 24mA、24mA | 入れられた論理のレベル-低速: | 0.5V~1.1V |
| ハイライト: | SN74AC14NSR,SN74AC14NSR電子ICチップ |
||
製品の説明

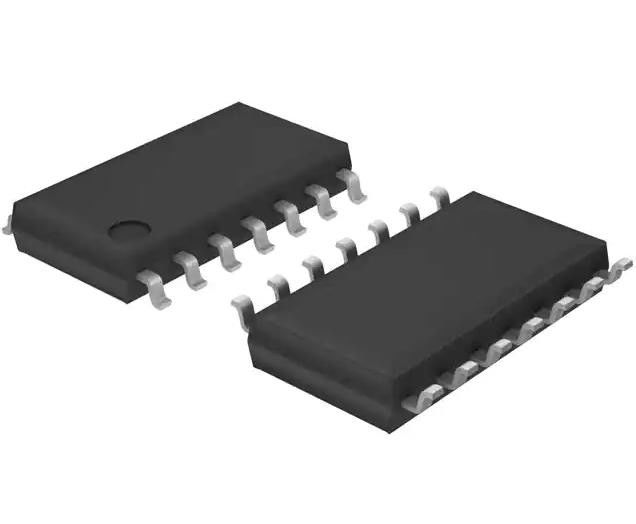

SN74AC14NSR インバーター電子ICチップ 6チャネルシュミットトリガー 14-SOP
仕様 SN74AC14NSR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74AC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | インバーター |
| 回路数 | 6 |
| 入力数 | 6 |
| 特徴 | シュミット・トリガー |
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 2 μA |
| 電流 - 出力高,低 | 24mA 24mA |
| 入力論理レベル - 低い | 0.5V~1.1V |
| 入力論理レベル - 高 | 2.2V~3.9V |
| 最大増殖遅延 @ V,最大CL | 10ns @ 5V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-SO |
| パッケージ/ケース | 14-SOIC (0.209",5.30mm 幅) |
| 基本製品番号 | 74AC14 |
仕様SN74AC14NSR
• 2Vから6VのVCC操作
• 入力は6Vまでの電圧を受け入れます.
• 5Vで最大pd 9.5 ns
特徴SN74AC14NSR
• 逆時計入力を同期する
• スイッチ を 切除 する
• デジタル 信号 を 逆 に する
環境と輸出分類2SC5566-TD-E
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
