詳細情報 |
|||
| タイプ: | DC DCのコントローラー | トポロジー: | ステップダウン (降圧) |
|---|---|---|---|
| 出力数: | 1 | 電圧 - 電源 (最小): | 6V |
| 電圧-供給（最高）: | 75V | 暗くする: | アナログ、PWM |
| 申請: | 自動車 | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | LM3409HVMY,LM3409HVMY LEDドライバーIC |
||
製品の説明

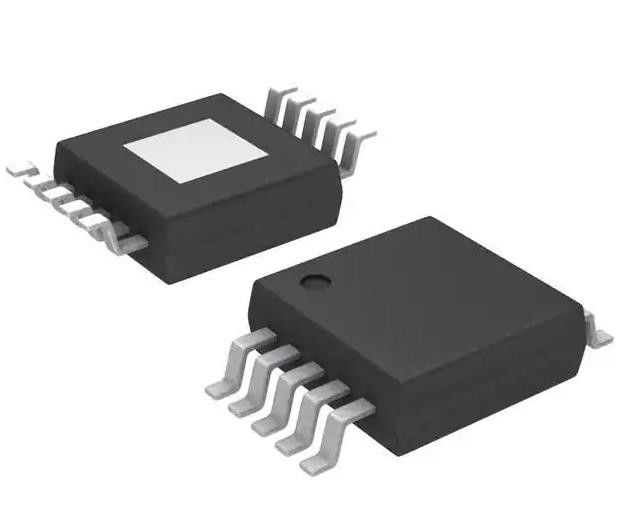

LM3409HVMY LEDドライバIC 1 出力DCコントローラー アナログPWMディミング 10-HVSSOP
仕様 LM3409HVMY
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | DC DCコントローラ |
| トポロジー | ステップダウン (バック) |
| 内部スイッチ (s) | 違う |
| 出力数 | 1 |
| 電圧 - 供給 (分) | 6V |
| 電圧 - 供給 (最大) | 75V |
| 電圧 - 出力 | - |
| 電流 - 出力/チャネル | - |
| 頻度 | - |
| 暗くする | アナログ,PWM |
| 申請 | 自動車 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-PowerTFSOP, 10-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 10-HVSSOP |
| 基本製品番号 | LM3409 |
特徴 LM3409HVMY
• LM3409-Q1 と LM3409HV-Q1 は自動車用品:AEC-Q100 グレード 1 合格
• 2-Ω,1-A ピーク MOSFETゲートドライブ
VIN範囲: 6V から 42V (LM3409, LM3409-Q1)
VIN範囲: 6Vから75V (LM3409HV,LM3409HVQ1)
• 差異 的 な 高端 の 流れ の 感覚
• サイクルごとに電流制限
制御ループの補償は必要ない
• 100001 PWM ディムリング範囲
• 250:1 アナログディミング範囲
• 全セラミック出力コンデンサとコンデンサのない出力をサポートします
• 低電力 熱 停電
• 熱強化10ピン型HVSSOPパッケージ
適用する LM3409HVMY
• LEDドライバー
• 常流源
• 自動車 の 照明
• 一般 的 な 照明
環境と輸出分類LM3409HVMY
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
