詳細情報 |
|||
| 出力数: | 1 | トポロジー: | 向上させなさい（倍力） |
|---|---|---|---|
| 電圧-供給（最高）: | 18V | 電圧 - 電源 (最小): | 3V |
| 電圧-出力: | 3V | 38V | 動作温度: | -40°C ~ 85°C (TA) |
| 頻度: | 1.2MHz | 内部スイッチ: | そうだ |
| ハイライト: | TPS61165DRVR,TPS61165DRVR LEDドライバーIC |
||
製品の説明
TPS61165DRVR LEDドライバIC 1 アウトपुटレギュレーター ステップアップ (ブースト) PWMディミング 1.2A
仕様 TPS61165DRVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | DC DC調節器 |
| トポロジー | ステップアップ (ブース) |
| 内部スイッチ (s) | そうだ |
| 出力数 | 1 |
| 電圧 - 供給 (分) | 3V |
| 電圧 - 供給 (最大) | 18V |
| 電圧 - 出力 | 3V~38V |
| 電流 - 出力/チャネル | 1.2A (スイッチ) |
| 頻度 | 1.2MHz |
| 暗くする | PWM |
| 申請 | 自動車,バックライト |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |

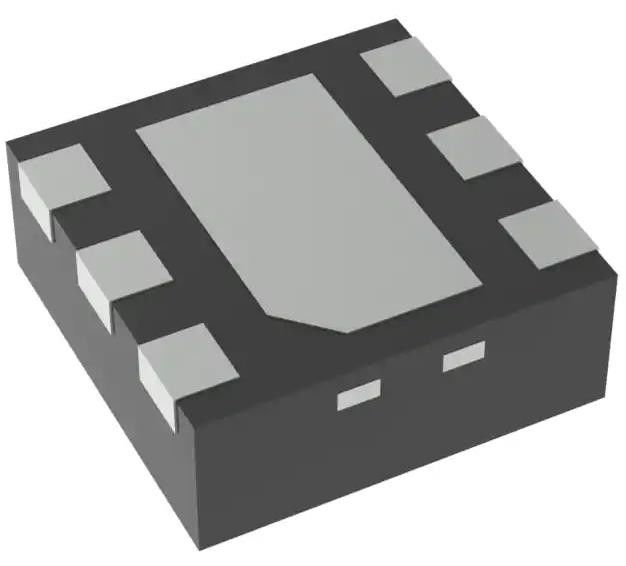

| パッケージ/ケース | 6 WDFN 露出パッド |
| 供給者のデバイスパッケージ | 6つ目のWSON (2x2) |
| 基本製品番号 | TPS61165 |
特徴 TPS61165DRVR
• 3Vから18Vの入力電圧範囲
●38Vの開いたLED保護
基準電圧は200mVで,精度は2%
1.2-MHzのスイッチ周波数を持つ1.2-AスイッチFET
• 柔軟な単線デジタルとPWM照明制御
• 内蔵ソフトスタート
効率は90%まで
• 2mm × 2mm × 0.8mm 6ピンのWSONパッケージと熱パッドとSOT-23パッケージ
適用する TPS61165DRVR
• 高明度のLED照明
• メディアの形状要素表示のための白色LEDバックライト
• ハンドヘルド データ ターミナル (EPOS)
• 温度調節器の表示
• 人と機械のインターフェース (HMI)
• 監視カメラ
• 出口 の 標識
• HMI と コントロール パネル
• 産業用PC
• IR LED ドライバー
• 冷蔵庫
• オーブン
環境と輸出分類TPS61165DRVR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
